Warum SMC-Kompressionsformen für Abdeckungen elektrischer Gehäuse geeignet sind

Abdeckungen für elektrische Gehäuse müssen oft mechanische Festigkeit, Dimensionsstabilität, elektrische Isolierung, Hitzebeständigkeit und langfristige Umgebungsbeständigkeit vereinen. Diese Anforderungen machen faserverstärkte duroplastische Verbundwerkstoffe wie SMC für viele Anwendungen im Bereich elektrischer Gehäuse geeignet.

Im Vergleich zu herkömmlichen Materialien bietet SMC eine Kombination aus strukturellen und elektrischen Eigenschaften und ermöglicht gleichzeitig eine effiziente Kompressionsformproduktion. Das Material kann auch in komplexe Formen mit Rippen, Befestigungselementen, Vorsprüngen, Öffnungen und anderen integrierten Details geformt werden.

Eine gut konstruierte SMC-Kompressionsform hilft Herstellern, Folgendes zu erreichen:

• Stabile Produktabmessungen
• Gleichmäßige Wandstärke
• Gute Oberflächenqualität
• Zuverlässige elektrische Isolierung
• Reproduzierbare Produktionsleistung
• Reduzierte Nachbearbeitung
• Effiziente Produktion in mittleren und großen Stückzahlen

Diese Vorteile hängen jedoch stark von der Qualität der Form und der Steuerung des Kompressionsformprozesses ab. Die Formgeometrie, der Materialfluss, die Temperaturverteilung, die Entlüftung und die Entformung beeinflussen alle die endgültige Abdeckung des elektrischen Gehäuses.

Wichtige Formenbauanforderungen für elektrische Abdeckungen

Eine Abdeckung für ein elektrisches Gehäuse mag von außen relativ einfach erscheinen, aber ihre innere Struktur kann mehrere funktionelle Merkmale enthalten. Montagebohrungen, Rippen, Dichtungsbereiche, Schraubdomes, Verstärkungsabschnitte und Schnittstellen zum Gehäusekörper müssen alle von der Form präzise abgebildet werden.

Aus diesem Grund sollte die Konstruktion einer Form für elektrische Gehäuse sowohl die Produktgeometrie als auch das Verhalten von SMC während der Kompressionsformung berücksichtigen.

Maßgenauigkeit

Die Maßgenauigkeit ist entscheidend, da Abdeckungen für elektrische Gehäuse normalerweise mit einer entsprechenden Basis, einem Rahmen, einer Dichtung, einem Befestigungssystem oder einer elektrischen Baugruppe zusammenpassen müssen. Übermäßige Maßabweichungen können Montageschwierigkeiten verursachen oder die Dichtungsleistung beeinträchtigen.

Die Formnest und der Kern müssen daher mit sorgfältig kontrollierten technischen Toleranzen gefertigt werden. Die Schrumpfungskompensation sollte ebenfalls während der Werkzeugkonstruktionsphase berücksichtigt werden, um sicherzustellen, dass das fertige SMC-Bauteil die erforderlichen Abmessungen erreicht.

Gleichmäßige Wandstärke

Die Wandstärke hat einen direkten Einfluss auf die mechanischen und dimensionalen Eigenschaften einer Abdeckung eines elektrischen Gehäuses. Erhebliche Abweichungen in der Wandstärke können den Materialfluss, das Aushärtungsverhalten, die Schrumpfung und die lokale Festigkeit beeinträchtigen.

Eine fachgerecht konstruierte Form hilft, das SMC-Material gleichmäßig im gesamten Formnest zu verteilen und gleichzeitig die vorgesehene Wandstruktur beizubehalten. Dies ist besonders wichtig für Abdeckungen mit Rippen, Ecken, Vorsprüngen und verstärkten Abschnitten.

Trennlinienkonstruktion

Die Trennlinie ist ein weiterer wichtiger Aspekt bei der Konstruktion einer Kompressionsform für elektrische Abdeckungen. Ihre Position beeinflusst die Gratbildung, die Maßgenauigkeit, die Formenwartung und das Erscheinungsbild des fertigen Bauteils.

Eine optimierte Trennlinie sollte einen zuverlässigen Formenschluss gewährleisten, übermäßigen Grat minimieren und eine Beeinträchtigung wichtiger Dichtungs- oder Montageflächen vermeiden.

SMC-Materialfluss beim Formen von Abdeckungen für elektrische Gehäuse

Während der Kompressionsformung wird das SMC-Material in die Form eingelegt und unter kontrolliertem Druck und Temperatur verdichtet. Beim Schließen der Form fließt das Material durch das Formnest, bevor es zu der endgültigen Verbundstruktur aushärtet.

Das Fließverhalten von SMC muss bei der Konstruktion einer SMC-Form für elektrische Abdeckungen sorgfältig berücksichtigt werden. Komplexe Geometrien, lange Fließwege, schmale Querschnitte, Rippen und Wandstärkenänderungen können alle die Materialverteilung beeinflussen.

Ein schlechter Materialfluss kann zu Folgendem führen:

• Unvollständige Füllung des Formnests
• Ungleichmäßige Wandstärke
• Schwankungen in der Faserverteilung
• Harzanreicherungen
• Oberflächendefekten
• Lokalen Schwachstellen
• Übermäßigem Grat

Die Formenbauer bewerten daher die Produktgeometrie und die Materialeinlegestrategie, bevor sie den Werkzeugentwurf finalisieren. Ziel ist es, einen vorhersagbaren Materialfluss und eine ausreichende Füllung des Formnests zu erreichen, ohne unnötige Druckkonzentrationen oder übermäßige Materialbewegungen zu erzeugen.

Entlüftungskonstruktion für SMC-Formen für elektrische Gehäuse

Die Entlüftung ist ein wichtiger Bestandteil des Kompressionsformendesigns für elektrische Bauteile. Während des Formschließens und der Aushärtung müssen Luft und Gase aus dem Formnest entweichen können. Wenn sie eingeschlossen werden, können Oberflächendefekte, Hohlräume, unvollständige Füllungen oder lokale Qualitätsprobleme auftreten.

Richtig positionierte Entlüftungen bieten kontrollierte Wege für den Austritt von Luft und Gasen und minimieren gleichzeitig den unerwünschten Austritt von SMC-Material.

Für Abdeckungen elektrischer Gehäuse trägt eine effektive Entlüftung zu Folgendem bei:

• Besserem Oberflächenbild
• Vollständigerer Füllung des Formnests
• Reduziertem Lufteinschluss
• Geringerem Risiko von Oberflächenporosität
• Gleichmäßigeren Formabmessungen
• Verbesserter Produktionsstabilität

Die Entlüftungsstrategie sollte entsprechend der Formnestgeometrie, der Materialflussrichtung, der Trennlinienkonfiguration und den zu erwartenden Produktionsbedingungen entwickelt werden, anstatt sich auf eine Standard-Entlüftungsanordnung zu verlassen.

Temperaturkontrolle bei der Kompressionsformung für elektrische Abdeckungen

Die Temperaturkontrolle ist einer der wichtigsten Faktoren für die Herstellung gleichmäßiger SMC-Abdeckungen für elektrische Gehäuse. Da SMC ein duroplastischer Verbundwerkstoff ist, beeinflusst die Formtemperatur direkt den Harzfluss, das Aushärtungsverhalten, die Dimensionsstabilität, die Oberflächenqualität und die Zykluszeit.

Eine SMC-Kompressionsform sollte daher mit einem Heizsystem ausgestattet sein, das eine stabile und einigermaßen gleichmäßige Temperaturverteilung über Formnest und Kern gewährleistet. Eine ungleichmäßige Erwärmung kann dazu führen, dass verschiedene Bereiche des Bauteils unterschiedlich schnell aushärten, was das Risiko von Verzug, Maßabweichungen oder Oberflächendefekten erhöht.

Gleichmäßige Erwärmung über die gesamte Form

Große Abdeckungen für elektrische Gehäuse haben oft relativ breite Formoberflächen. Wenn die Temperaturverteilung nicht richtig ausbalanciert ist, können verschiedene Bereiche des Bauteils unterschiedlichen Aushärtungsbedingungen ausgesetzt sein.

MDC berücksichtigt die Formstruktur, die Formnestgeometrie, die Heizanordnung und den erwarteten Produktionszyklus bei der Entwicklung des Thermalsystems. Ziel ist es, stabile Heizbedingungen im gesamten Formbereich bereitzustellen und eine reproduzierbare Produktionsleistung zu erhalten.

Temperaturstabilität und Produktkonsistenz

Eine stabile Formtemperatur hilft, das vorhersagbare Fließ- und Aushärtungsverhalten von SMC aufrechtzuerhalten. Dies trägt zu gleichbleibenden Abmessungen, Oberflächeneigenschaften und mechanischen Eigenschaften von einem Produktionszyklus zum nächsten bei.

Für Produktionsumgebungen, in denen Abdeckungen für elektrische Gehäuse kontinuierlich hergestellt werden, ist die thermische Stabilität besonders wichtig, da sich kleine Prozessschwankungen im Laufe der Zeit zu höheren Ausschussraten summieren können.

Oberflächengüteanforderungen für Abdeckungen elektrischer Gehäuse

Die Formoberfläche beeinflusst direkt das Aussehen der fertigen SMC-Abdeckung. Produkte für elektrische Gehäuse können glatte, gleichmäßige Oberflächen erfordern, da es sich oft um sichtbare Bauteile handelt oder sie mit Dichtungen, Etiketten, Befestigungselementen und anderen Baugruppen in Kontakt kommen müssen.

Eine hochwertige Form für elektrische Gehäuse sollte daher eine Formnestoberfläche bieten, die den Anforderungen des Endprodukts des Kunden entspricht.

Je nach Anwendung kann die Oberflächenbearbeitung Folgendes umfassen:

• Präzisionsbearbeitung
• Feinschleifen
• Polieren
• Texturierung
• Lokale Oberflächenbehandlung

Eine geeignete Oberflächenbearbeitung kann die optische Konsistenz der Formteile verbessern und gleichzeitig eine zuverlässige Entformung unterstützen. Sie kann die Materialhaftung verringern und die Formenwartung bei langen Produktionsläufen erleichtern.

Oberflächenqualität und Montage des elektrischen Gehäuses

Die Oberflächenqualität ist nicht nur eine ästhetische Überlegung. Bestimmte Bereiche einer elektrischen Abdeckung müssen möglicherweise einen präzisen Kontakt mit Dichtungen, Befestigungselementen, Rahmen oder Gegenstücken bieten. Übermäßige Oberflächenunregelmäßigkeiten können daher die Montageleistung beeinträchtigen.

Aus diesem Grund sollten kritische Dichtungs- und Montageflächen bereits in der Formenbauphase identifiziert werden und nicht erst nach der Bearbeitung als ein Problem der Endbearbeitung behandelt werden.

Entformungskonstruktion für SMC-Abdeckungen im Elektrobereich

Eine zuverlässige Entformung ist für die Aufrechterhaltung der Produktionseffizienz unerlässlich. Nach der Aushärtung muss das SMC-Bauteil aus der Form entfernt werden, ohne dass Kanten, Rippen, Befestigungselemente oder sichtbare Oberflächen beschädigt werden.

Eine unsachgemäß konstruierte Form kann einen übermäßigen Entformungswiderstand erzeugen. Dies kann zu Kratzern, Verformungen, abgebrochenen Merkmalen oder Produktionsausfällen führen.

Entformungsschrägen

Geeignete Entformungsschrägen helfen der geformten Abdeckung, sich sanft vom Formnest und Kern zu lösen. Der erforderliche Winkel hängt von der Teilegeometrie, der Oberflächengüte, der Textur, den Materialeigenschaften und den Kundenanforderungen ab.

Auswerfen und Entformung

Wo die Produktstruktur während der Entformung zusätzliche Unterstützung benötigt, kann der Formenbau geeignete Auswerf- oder Entformungselemente vorsehen. Diese Elemente müssen sorgfältig positioniert werden, um eine Beschädigung funktionaler oder optischer Bereiche des Bauteils zu vermeiden.

Eine gute Entformungskonstruktion hilft, Folgendes zu reduzieren:

• Bauteilschäden
• Unterbrechungen des Produktionszyklus
• Aufwand für manuelles Entnehmen
• Verschleiß der Formoberfläche
• Unnötige Wartungsarbeiten

Formensteifigkeit und langfristige Dimensionsstabilität

Abdeckungen für elektrische Gehäuse werden oft in wiederholten Formzyklen hergestellt, was bedeutet, dass das Werkzeug seine Geometrie unter kontinuierlicher mechanischer und thermischer Belastung beibehalten muss.

Eine steife Kompressionsform minimiert Verformungen während des Pressbetriebs und hilft, über lange Produktionszeiträume hinweg gleichmäßige Formnestabmessungen beizubehalten. Dies ist besonders wichtig bei größeren Gehäuseabdeckungen, bei denen die Formgröße und die Formfläche das Durchbiegungspotenzial erhöhen.

Die Formstruktur sollte daher gemäß den folgenden Kriterien ausgelegt werden:

• Bauteilgröße und -geometrie
• Erforderlichem Formdruck
• Pressenspezifikationen
• Auswahl des Formenstahls
• Anordnung des Heizsystems
• Erwartetem Produktionsvolumen

Eine ausreichende strukturelle Steifigkeit unterstützt die Maßhaltigkeit und hilft, Werkzeugverformungen während der Produktion zu reduzieren.

Materialauswahl für Formen für Abdeckungen elektrischer Gehäuse

Die Auswahl des Werkzeugstahls beeinflusst die Bearbeitbarkeit, den Verschleißwiderstand, die thermische Stabilität, die Oberflächengüte und die Lebensdauer der Form. Das geeignete Material sollte entsprechend den Produktionsanforderungen ausgewählt werden, anstatt für jede Anwendung dieselbe Spezifikation zu verwenden.

Die endgültige Materialspezifikation sollte auch die Wärmebehandlung, die Betriebstemperatur der Form, den Produktionszyklus, die erwartete Werkzeuglebensdauer und die Wartungsanforderungen berücksichtigen.

Wie die Formenkonstruktion die Qualität der elektrischen Abdeckung beeinflusst

Der wichtige Punkt ist, dass diese Faktoren nicht unabhängig voneinander wirken. Eine zuverlässige Form für Abdeckungen elektrischer Gehäuse erfordert, dass das Formnest, das Thermosystem, die Entlüftungsstruktur, die Trennlinie, die Oberflächengüte und die mechanische Struktur als ein Werkzeugsystem zusammenarbeiten.

Qualitätskontrolle für Kompressionsformen für elektrische Gehäuse

Die Qualität einer SMC-Form beeinflusst direkt die Gleichmäßigkeit der daraus hergestellten Abdeckungen für elektrische Gehäuse. Aus diesem Grund sollte die Werkzeugqualität während des gesamten Herstellungsprozesses kontrolliert werden, anstatt sich nur auf eine abschließende Sichtprüfung zu verlassen.

Ein professioneller Hersteller von Kompressionsformen bewertet kritische Abmessungen, die Formnestgeometrie, Trennflächen, Heizsysteme, Entlüftungselemente, die Oberflächengüte und die Montagegenauigkeit, bevor die Form in Produktion geht.

Dimensionsprüfung

Kritische Formabmessungen werden anhand der genehmigten Produktzeichnungen und Werkzeugspezifikationen überprüft. Besondere Aufmerksamkeit gilt den Formnestabmessungen, Befestigungselementen, Dichtungsflächen, Einlegeteilen und Trennlinienbereichen.

Eine genaue Dimensionsprüfung hilft sicherzustellen, dass die fertige SMC-Abdeckung die erforderlichen Montage- und Funktionstoleranzen einhält.

Inspektion von Formnest und Trennfläche

Die Formnestoberfläche und die Trennlinie werden inspiziert, um Bearbeitungsspuren, lokale Verformungen, übermäßige Spalte oder andere Bedingungen zu identifizieren, die die Produktqualität beeinflussen könnten.

Eine präzise Trennfläche ist besonders wichtig für die Kontrolle des Grats. Ein übermäßiger Spalt zwischen den Formhälften kann dazu führen, dass SMC-Material während der Kompression austritt und zusätzliche Entgratungsarbeiten erforderlich macht.

Überprüfung des Heizsystems

Das Formenheizsystem sollte vor der Produktion überprüft werden, um sicherzustellen, dass die vorgesehene Heizkonfiguration stabile thermische Bedingungen bieten kann.

Die Temperaturüberprüfung hilft, potenzielle Hotspots oder Kältezonen zu identifizieren, die zu einer inkonsistenten Aushärtung oder Maßabweichungen bei der Abdeckung des elektrischen Gehäuses führen könnten.

Probefornung

Die Probefornung ist ein wesentlicher Schritt bei der Entwicklung einer Form für Abdeckungen elektrischer Gehäuse. Sie bietet die Gelegenheit, das tatsächliche Zusammenspiel zwischen Form, SMC-Material, Formpresse und Verarbeitungsparametern zu bewerten.

Während der Probeproduktion können Ingenieure Folgendes bewerten:

• Materialfüllverhalten
• Gratverteilung
• Oberflächenbild
• Gleichmäßigkeit der Wandstärke
• Bauteilabmessungen
• Entformungsleistung
• Aushärtungszustand
• Temperaturstabilität der Form

Die Ergebnisse der Probefornung können dann genutzt werden, um kontrollierte Anpassungen am Werkzeug oder Prozess vorzunehmen, bevor die Massenproduktion beginnt.

Häufige Formfehler bei SMC-Abdeckungen im Elektrobereich und Lösungen

Selbst wenn das grundlegende Formendesign korrekt ist, können Produktionsfehler auftreten, wenn die Werkzeugbedingungen, die Materialeinlage, die Temperatur, der Druck oder die Aushärtungsparameter nicht richtig kontrolliert werden. Das Verständnis der Beziehung zwischen dem Fehler und seiner möglichen Ursache hilft Ingenieuren, Probleme effizienter zu lösen.

Das Grundprinzip ist, dass ein Formfehler nicht automatisch nur der Form zugeschrieben werden sollte. Die Produktgeometrie, der SMC-Materialzustand, die Formtemperatur, der Druck, die Aushärtungszeit, die Einlegestrategie und die Pressenleistung können alle das Endergebnis beeinflussen.

Ein systematischer technischer Ansatz hilft, werkzeugbedingte von prozessbedingten Problemen zu unterscheiden und führt zu wirksameren Korrekturmaßnahmen.

Probefornung und Werkzeugoptimierung für elektrische Abdeckungen

Bei komplexen Abdeckungen für elektrische Gehäuse ist die erste Probefornung nicht nur eine Bestehen/Nicht-Bestehen-Prüfung. Sie liefert wertvolle Produktionsdaten, die zur Optimierung des gesamten Werkzeug- und Formsystems genutzt werden können.

Bewertung der Materialverteilung

Die Ingenieure untersuchen das geformte Bauteil, um festzustellen, ob sich das SMC-Material gleichmäßig im gesamten Formnest verteilt hat. Bereiche um Rippen, Ecken, Vorsprünge und tiefe Strukturen erfordern besondere Aufmerksamkeit, da Geometrieänderungen den Materialfluss beeinflussen können.

Überprüfung der Produktabmessungen

Kritische Abmessungen werden nach der Probefornung gemessen, um festzustellen, ob die Form die erwartete Materialschrumpfung und thermischen Effekte korrekt kompensiert.

Falls erforderlich, können Werkzeuganpassungen vorgenommen werden, bevor die Form für die Produktion freigegeben wird.

Bewertung der Oberflächenqualität

Die geformte Oberfläche wird auf Glanzunterschiede, Grübchen, Nadelstiche, Faserexposition, harzreiche Bereiche und andere sichtbare Defekte untersucht. Diese Beobachtungen helfen festzustellen, ob zusätzliche Formenbearbeitung, Entlüftungsanpassungen oder Prozessoptimierungen erforderlich sind.

Bestätigung der Entformungsleistung

Das Bauteil sollte sich ohne übermäßigen Kraftaufwand oder Beschädigung von der Form lösen. Wenn Haftung oder Verformung auftritt, können die Ingenieure die Entformungsschrägen, den Zustand der Formnestoberfläche, die Auswurfstrategie und die lokale Produktgeometrie überprüfen.

Dieser Ansatz des Probierens und Optimierens hilft, eine neu gefertigte Form in ein produktionsreifes Werkzeugsystem zu verwandeln, anstatt die Formenlieferung als das Ende des technischen Prozesses zu betrachten.

MDC-Fertigungsprozess für Formen für elektrische Gehäuse

Bei MDC folgt die Entwicklung einer SMC-Kompressionsform einem strukturierten Fertigungsprozess, der auf die Produktanforderungen und Produktionsbedingungen des Kunden zugeschnitten ist.

1. Produkt- und Zeichnungsprüfung: Analyse der Produktgeometrie, Toleranzen, Materialspezifikationen und funktionalen Anforderungen.
2. DFM-Analyse: Überprüfung von Wandstärke, Rippen, Vorsprüngen, Entformungsschrägen, Trennlinien, Materialfluss und Entformungsbedingungen.
3. 3D-Formendesign: Entwicklung des Formnests, Kerns, der Einlegeteile, des Heizsystems, des Entlüftungssystems und der Stützstruktur.
4. Materialvorbereitung: Auswahl und Vorbereitung des geeigneten Formenstahls gemäß den Produktionsanforderungen.
5. CNC-Bearbeitung: Herstellung der Formkomponenten und Formnestoberflächen gemäß den technischen Spezifikationen.
6. Wärmebehandlung: Anwendung einer geeigneten Wärmebehandlung, wo erforderlich, um die Härte, den Verschleißwiderstand und die Dimensionsstabilität zu verbessern.
7. Präzisionsbearbeitung: Durchführung von Schleif-, Pass-, Polier- und anderen Oberflächenbearbeitungsarbeiten.
8. Formenmontage: Zusammenbau von Kernen, Formnestern, Einlegeteilen, Heizkomponenten und anderen Werkzeugelementen.
9. Inspektion: Überprüfung kritischer Abmessungen, der Ausrichtung, der Trennflächen und der Funktionalität der Form.
10. Probefornung: Testen des Werkzeugs unter praktischen Formbedingungen und Bewertung der resultierenden elektrischen Abdeckung.
11. Werkzeugoptimierung: Vornahme erforderlicher Anpassungen auf der Grundlage der Testergebnisse und Kundenanforderungen.
12. Endabnahme: Durchführung der endgültigen Inspektion, bevor das Werkzeug für die Produktion vorbereitet wird.

Dieser Prozess ermöglicht es MDC, die Form als Teil des gesamten Produktionssystems zu betrachten. Ziel ist es nicht nur, ein präzise bearbeitetes Werkzeug herzustellen, sondern ein Werkzeug zu liefern, das eine stabile und reproduzierbare Produktion von SMC-Abdeckungen für elektrische Gehäuse unterstützen kann.

Anwendungen von Kompressionsformen für Abdeckungen elektrischer Gehäuse

SMC-Abdeckungen für elektrische Gehäuse werden in Anwendungen eingesetzt, bei denen elektrische Isolierung, mechanische Festigkeit, Dimensionsstabilität und Umweltbeständigkeit wichtig sind. Die Kombination aus den Eigenschaften von Verbundwerkstoffen und der Effizienz der Kompressionsformung macht SMC für eine breite Palette von elektrischen und industriellen Produkten geeignet.

Elektrische Verteilerausrüstung

SMC-Gehäuseabdeckungen können für elektrische Verteilerausrüstung und Schutzgehäuse verwendet werden, bei denen zuverlässige Isolierung und Dimensionsstabilität erforderlich sind. Präzisionswerkzeuge helfen, gleichmäßige Schnittstellen zwischen Abdeckungen, internen Komponenten und Gehäusebasen beizubehalten.

Schaltanlagen und Steuerungsausrüstung

Schaltanlagen und Steuerungsausrüstung erfordern oft schützende Kompositabdeckungen mit präzisen Befestigungselementen und stabiler elektrischer Isolationsleistung. Die Kompressionsformung ermöglicht die Integration komplexer Rippen, Vorsprünge und funktionaler Merkmale in das Bauteil.

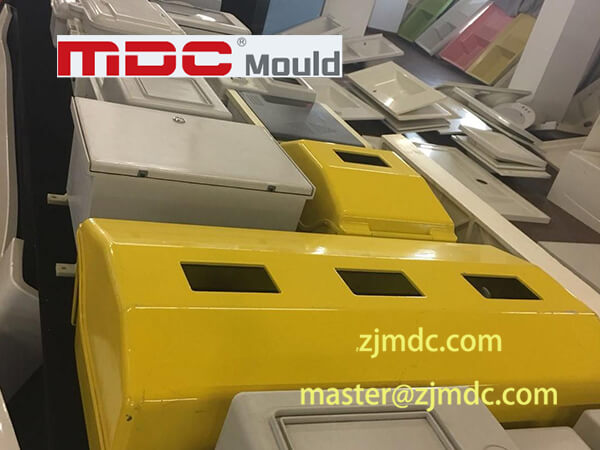

Zähler- und elektrische Schutzgehäuse

SMC eignet sich auch für Zählerkästen und elektrische Schutzgehäuse, die im Freien oder in anspruchsvollen Industrieumgebungen eingesetzt werden. Eine richtig konstruierte Form unterstützt eine gleichmäßige Wandstärke und eine reproduzierbare Produktion in großen Stückzahlen.

Industrielle elektrische Ausrüstung

Industrielle elektrische Systeme können kundenspezifische Kompositabdeckungen für Motoren, Steuerungssysteme, Stromversorgungsgeräte und andere elektrische Baugruppen erfordern. Kundenspezifische SMC-Werkzeuge ermöglichen es Herstellern, Komponenten gemäß bestimmten Abmessungen, Montageanforderungen und Oberflächenspezifikationen herzustellen.

Welche Informationen werden für die Herstellung einer Form für elektrische Abdeckungen benötigt?

Die Bereitstellung vollständiger Produktinformationen zu Beginn eines Werkzeugprojekts hilft Ingenieuren, eine genauere und produktionsorientiertere Formlösung zu entwickeln. Kunden, die eine Form für Abdeckungen elektrischer Gehäuse suchen, sollten idealerweise die folgenden Informationen bereitstellen:

• 3D-Produktmodell oder 2D-Konstruktionszeichnungen
• SMC-Materialspezifikation
• Produktabmessungen und kritische Toleranzen
• Erwartetes Produktionsvolumen
• Verfügbare Spezifikationen der Kompressionspresse
• Erforderliche Oberflächengüte
• Anforderungen an die elektrische Isolierung
• Anforderungen an die Dimensionsprüfung
• Automatische oder manuelle Entformungsanforderungen
• Spezielle Einlegeteile oder funktionelle Merkmale

Je vollständiger die anfänglichen technischen Informationen sind, desto einfacher ist es für den Werkzeugingenieur, die Formstruktur, die Materialeinlage, die Heizkonfiguration, die Entlüftung und die Produktionsbedingungen vor Beginn der Fertigung zu optimieren.

Wie wählt man einen Hersteller von Kompressionsformen für elektrische Abdeckungen aus?

Die Auswahl eines Herstellers von Kompressionsformen sollte mehr umfassen als nur den Vergleich der Werkzeugpreise. Die Form muss unter wiederholten Druck- und Temperaturzyklen zuverlässig funktionieren und gleichzeitig die dimensionalen und oberflächlichen Anforderungen des fertigen elektrischen Bauteils erfüllen.

Bei der Bewertung potenzieller Werkzeuglieferanten sollten Hersteller Folgendes berücksichtigen:

• Erfahrung mit SMC- und duroplastischen Verbundwerkzeugen
• Verständnis der Kompressionsformverfahren
• Fähigkeit zur präzisen CNC-Bearbeitung
• Kenntnisse über Formenstahl und Wärmebehandlung
• Fähigkeit zur Konstruktion von Heiz- und Temperaturkontrollsystemen
• Optimierung von Entlüftung und Materialfluss
• Fähigkeit zur Probefornung und Fehlerbehebung
• Verfahren zur Dimensionsprüfung
• Fähigkeit zur Herstellung kundenspezifischer Werkzeuge
• Technische Kommunikation und Projektunterstützung

Ein fähiger Werkzeuglieferant sollte nicht nur erklären können, wie die Form hergestellt wird, sondern auch, wie ihr Design den erforderlichen Produktionsprozess und die endgültige Produktqualität unterstützt.

Warum MDC für Kompressionsformen für elektrische Gehäuse wählen?

MDC bietet kundenspezifische Kompressionsformen für SMC-Bauteile in der Elektroindustrie an und kombiniert die Präzisionswerkzeugfertigung mit praktischen Kenntnissen über Komposit-Formverfahren.

Unser technischer Ansatz berücksichtigt die gesamte Beziehung zwischen Produkt, Material, Form, Presse und Formbedingungen. Dies ermöglicht es, Werkzeugentscheidungen gemäß den tatsächlichen Produktionsanforderungen zu treffen, anstatt jede Form als ein isoliertes Bearbeitungsprojekt zu betrachten.

Ingenieurorientierte Werkzeugentwicklung

MDC bewertet die Produktgeometrie, Wandstärke, Rippen, Vorsprünge, Trennlinien, Materialfluss, Heizanforderungen und Entformungsbedingungen während der Entwurfsphase.

Präzisionsfertigung

Modernste CNC-Bearbeitung, Präzisionsbearbeitung, Schleifen, Passen und Inspektionsverfahren werden eingesetzt, um Formkomponenten mit der erforderlichen Maßgenauigkeit und Oberflächenqualität herzustellen.

Unterstützung bei der Probefornung

MDC unterstützt die Werkzeugvalidierung durch Probefornung und technische Bewertung. Die Testergebnisse können verwendet werden, um potenzielle Probleme mit der Füllung, dem Grat, dem Erscheinungsbild, den Abmessungen und der Entformung zu identifizieren, bevor das Werkzeug in die reguläre Produktion geht.

Kundenspezifische Lösungen

Jede Anwendung im Bereich elektrischer Gehäuse hat unterschiedliche Produktabmessungen, Materialanforderungen, Produktionsvolumina und Pressenbedingungen. MDC entwickelt kundenspezifische Werkzeuge gemäß den spezifischen Anforderungen des Kunden, anstatt sich auf eine Einheitslösung für die Formstruktur zu verlassen.

Für Hersteller, die SMC-Abdeckungen für elektrische Gehäuse entwickeln, hilft dieser integrierte Ansatz, Werkzeugrisiken zu reduzieren und eine stabilere langfristige Produktion zu unterstützen.

Häufig gestellte Fragen zu Kompressionsformen für elektrische Gehäuse

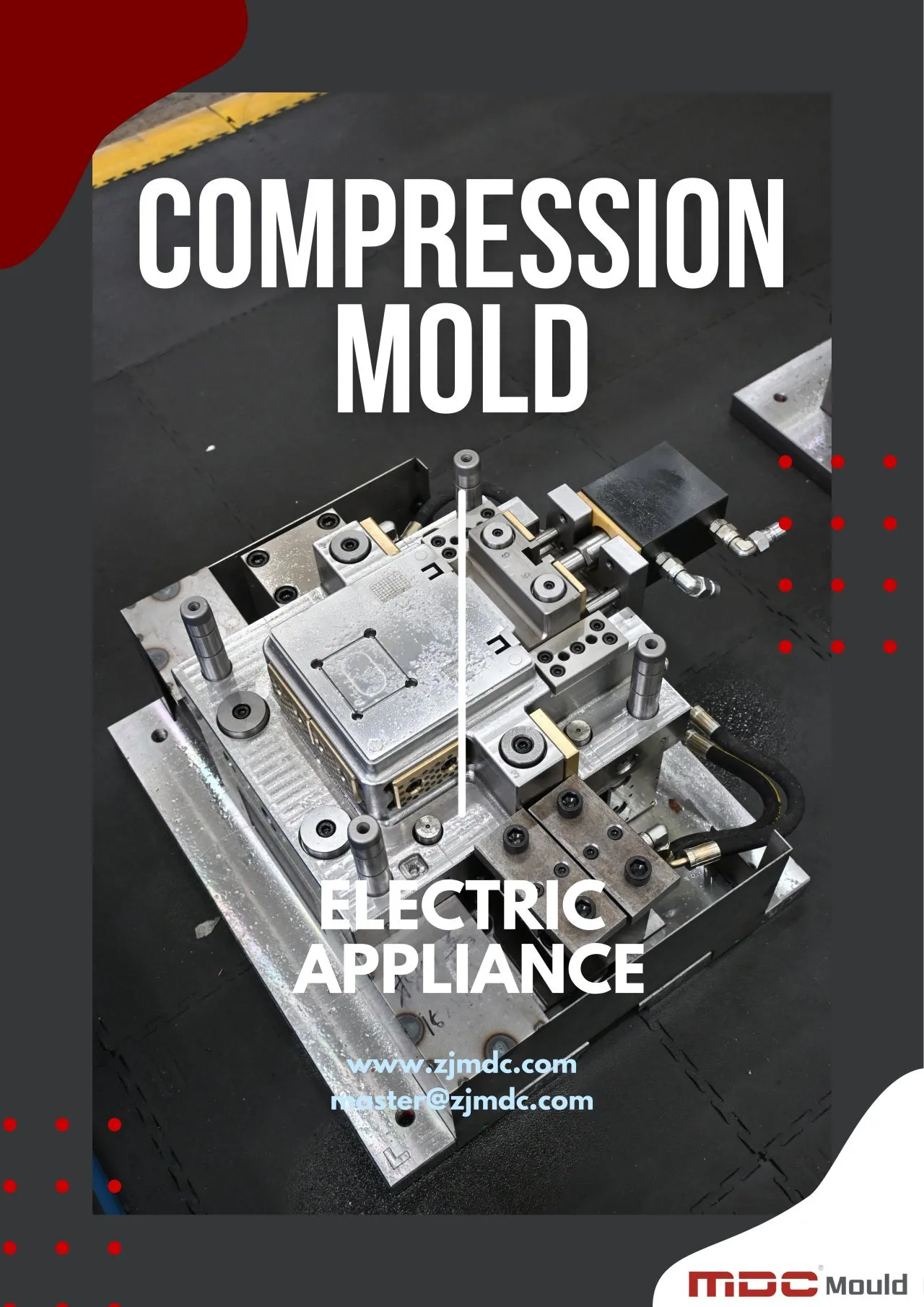

Was ist eine Kompressionsform für eine Abdeckung eines elektrischen Gehäuses?

Eine Kompressionsform für eine Abdeckung eines elektrischen Gehäuses ist ein Präzisionswerkzeugsystem, das verwendet wird, um SMC- oder andere duroplastische Verbundwerkstoffe unter kontrollierter Hitze und Druck in die erforderliche Gehäusegeometrie zu formen.

Warum ist SMC für Abdeckungen elektrischer Gehäuse geeignet?

SMC bietet eine nützliche Kombination aus mechanischer Festigkeit, elektrischer Isolierung, Dimensionsstabilität und Beständigkeit gegenüber anspruchsvollen Betriebsumgebungen. Es kann auch durch Kompressionsformen in komplexe Formen mit integrierten Rippen, Vorsprüngen und Befestigungselementen gebracht werden.

Welche Faktoren sind bei der Konstruktion einer SMC-Form für elektrische Abdeckungen wichtig?

Wichtige Faktoren sind die Formnestgenauigkeit, die Wandstärke, der Materialfluss, die Trennlinienkonstruktion, die Entlüftung, die Heizung, die Oberflächengüte, die Entformungsschrägen, die Formensteifigkeit, die Schrumpfungskompensation und die Entformungsanforderungen.

Wie beeinflusst die Formtemperatur SMC-Abdeckungen für die Elektroindustrie?

Die Formtemperatur beeinflusst das Fließ- und Aushärtungsverhalten von SMC. Stabile und angemessen verteilte Temperaturbedingungen helfen, die Maßhaltigkeit, die Oberflächenqualität, die Aushärtungsgleichmäßigkeit und die Produktionswiederholbarkeit zu verbessern.

Warum entsteht bei SMC-Abdeckungen für die Elektroindustrie Grat?

Grat kann durch Spalte in der Trennlinie, übermäßigen Formdruck, Formenverschleiß, falsche Materialeinlage oder andere Prozessbedingungen entstehen. Die Verbesserung der Formgenauigkeit und die Überprüfung der Formparameter können helfen, übermäßigen Grat zu reduzieren.

Wie kann Verzug bei SMC-Abdeckungen für die Elektroindustrie reduziert werden?

Verzug kann durch eine ungleichmäßige Temperaturverteilung, ungleichmäßige Wandstärke, Aushärtungsbedingungen, Materialschrumpfung und Formenverformung beeinflusst werden. Die Verbesserung des thermischen Gleichgewichts, der Produktgeometrie, der Formensteifigkeit und der Prozesskontrolle kann das Risiko verringern.

Kann MDC kundenspezifische SMC-Formen für elektrische Bauteile herstellen?

Ja. MDC stellt kundenspezifische SMC-Kompressionsformen gemäß der Produktgeometrie, den Materialspezifikationen, dem Produktionsvolumen, den Pressenbedingungen, den Oberflächenanforderungen und den Qualitätsstandards des Kunden her.

Bietet MDC Unterstützung bei der Probefornung?

Ja. Die Probefornung kann verwendet werden, um die Materialfüllung, die Abmessungen, die Oberflächenqualität, den Grat, die Aushärtung und die Entformungsleistung zu bewerten und mögliche Werkzeuganpassungen vor der Produktion zu identifizieren.

Fazit

Eine hochwertige Abdeckung für ein elektrisches Gehäuse erfordert mehr als nur eine korrekt geformte Kavität. Maßgenauigkeit, Wandstärke, Materialfluss, Temperaturkontrolle, Entlüftung, Oberflächengüte, Formensteifigkeit und Entformungsleistung müssen zusammenwirken, um stabile Produktionsergebnisse zu erzielen.

Für SMC-Bauteile in der Elektroindustrie bietet eine fachgerecht konstruierte Kompressionsform die Grundlage für eine reproduzierbare Fertigung. Ein geeignetes Werkzeugdesign kann helfen, Maßabweichungen zu reduzieren, die Oberflächenqualität zu verbessern, Grat zu kontrollieren, die Entformung zu vereinfachen und eine effiziente Produktion in mittleren und großen Stückzahlen zu unterstützen.

Bei MDC fertigen wir kundenspezifische SMC-Formen und Kompressionsformen für Abdeckungen elektrischer Gehäuse und andere Verbundkomponenten. Von der anfänglichen DFM-Analyse und dem Formendesign über die Präzisionsbearbeitung, Probefornung, Inspektion und Werkzeugoptimierung konzentriert sich unser Engineering-Team auf die gesamten Produktionsanforderungen jedes Projekts.

Wenn Sie eine SMC-Abdeckung für ein elektrisches Gehäuse entwickeln und einen zuverlässigen Werkzeugpartner benötigen, kann MDC eine kundenspezifische Formlösung basierend auf Ihrem Produktdesign, Ihrem Material, Ihrer Pressausrüstung und Ihren Produktionsanforderungen bereitstellen.

Kontaktieren Sie MDC für Ihr Projekt zur Kompressionsform für elektrische Gehäuse.
