Da sich globale Industrien zunehmend in Richtung Leichtbau, strukturelle Integration und hocheffiziente Produktion entwickeln, wächst die Bedeutung der Konstruktion von Verbundformen (Composite Mold) kontinuierlich. Von leichten Automobilkomponenten bis hin zu FRP-Wassertanks und elektrischen Gehäusen bilden leistungsstarke Composite-Molds die Grundlage für gleichbleibende Produktqualität und skalierbare Fertigung.

Bei MDC gewährleistet umfassende Expertise in der Herstellung von SMC-Formen, BMC-Formen, Kompressionsformen und Carbonfaser-Formen höchste Präzision, Langlebigkeit und optimierte Produktionsleistung. Dieser Leitfaden bietet einen umfassenden Überblick über Composite-Mold-Design, Materialauswahl, Herstellungsprozesse und industrielle Anwendungen.

1. Was ist eine Composite-Mold?

Eine Composite-Mold ist ein spezialisiertes Werkzeugsystem zur Formgebung von Verbundwerkstoffen wie SMC (Sheet Molding Compound), BMC (Bulk Molding Compound), GMT, LFT und Carbonfaser-Verbundmaterialien unter kontrollierten Temperatur-, Druck- und Aushärtungsbedingungen.

Im Gegensatz zu herkömmlichen Metallumformwerkzeugen müssen Composite-Werkzeuge Harzflussverhalten, Faserorientierung, Aushärtungskinetik und thermische Ausdehnung berücksichtigen, wodurch der technische Entwicklungsprozess deutlich komplexer und hochspezialisiert wird.

2. Arten von Composite-Molds

2.1 Kompressionsform (Compression Mold)

Die Kompressionsform wird häufig für SMC- und BMC-Formverfahren eingesetzt. Sie bietet hohe Festigkeit, ausgezeichnete Oberflächenqualität und Wiederholgenauigkeit und ist daher ideal für Automobil-Außenverkleidungen und strukturelle Komponenten.

2.2 RTM-Form (Resin Transfer Molding)

RTM-Formen sind geschlossene Systeme, bei denen Harz in trockene Faser-Preforms injiziert wird, wodurch hohe Maßgenauigkeit und glatte Oberflächenqualität gewährleistet werden.

2.3 Thermoformwerkzeug

Thermoformwerkzeuge sind für thermoplastische Verbundwerkstoffe wie GMT und LFT ausgelegt und bieten schnelle Produktionszyklen und hohe Kosteneffizienz.

2.4 Carbonfaser-/Autoklav-Form

Diese Formen werden in Hochleistungsanwendungen eingesetzt, die hohe Temperatur- und Druckbeständigkeit erfordern, insbesondere in der Luft- und Raumfahrt sowie bei Premium-Automobilkomponenten.

3. Wichtige Materialien für die Konstruktion von Composite-Molds

• Werkzeugstahl: Hohe Haltbarkeit und Verschleißfestigkeit für Serienproduktion
• Aluminiumlegierung: Geringes Gewicht und ausgezeichnete Wärmeleitfähigkeit
• Composite-Werkzeuge: Kosteneffektiv für große oder kleine Produktionsmengen
• Invar: Geringe thermische Ausdehnung für hochpräzise Luftfahrtwerkzeuge

Die Materialauswahl beeinflusst direkt Werkzeuglebensdauer, Oberflächenqualität, Zykluszeit und die gesamten Produktionskosten.

4. Herstellungsprozess von Composite-Molds

4.1 CAD/CAE-Design

Fortschrittliche technische Entwicklung umfasst:

• 3D-Modellierung und Oberflächenoptimierung
• Formfüllsimulation und Fließanalyse
• Thermische Verteilung und Aushärtungssimulation

4.2 CNC-Bearbeitung

Hochpräzise 5-Achs-CNC-Bearbeitung gewährleistet die exakte Umsetzung komplexer Geometrien und enger Toleranzen.

4.3 Wärmebehandlung

Verbessert Härte, Verschleißfestigkeit und Maßstabilität der Form.

4.4 Oberflächenbearbeitung

Umfasst Polieren, Beschichten und Strukturieren zur Erreichung einer Class-A-Oberflächenqualität.

4.5 Montage und Test

Die Endmontage integriert Heizsysteme, Kühlkanäle und Auswerfermechanismen, gefolgt von Formtests und Validierung.

5. Wichtige Designüberlegungen

• Thermisches Management: Gewährleistet gleichmäßige Aushärtung und verkürzte Zykluszeiten
• Harzflusskontrolle: Verhindert Defekte wie Lufteinschlüsse und trockene Bereiche
• Entlüftungsdesign: Entfernt eingeschlossene Luft
• Strukturelle Steifigkeit: Gewährleistet Maßgenauigkeit unter Druck
• Einfache Wartung: Modulares Design für schnelle Instandhaltung

6. Anwendungen von Composite-Molds

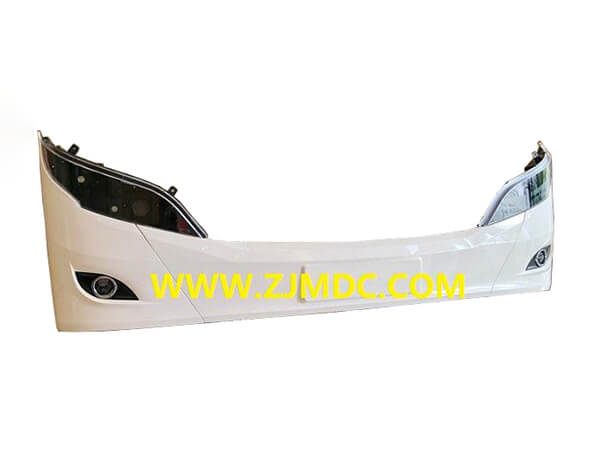

• Automobilindustrie: Karosserieteile, EV-Batteriegehäuse, Strukturkomponenten
• Bauindustrie: FRP-Platten, GRP-Wassertanks, Baukomponenten
• Elektroindustrie: Isolationsgehäuse und Schaltanlagenkomponenten
• Luft- und Raumfahrt: Leichtbau-Strukturkomponenten
• Energie: Windturbinen und industrielle Verbundstrukturen

7. Vorteile moderner Composite-Mold-Konstruktion

• Hohe Maßgenauigkeit und Konsistenz
• Reduzierte Zykluszeiten und verbesserte Effizienz
• Hervorragende Oberflächenqualität
• Lange Lebensdauer
• Unterstützung komplexer integrierter Designs

8. Herausforderungen und Optimierungslösungen

• Komplexes Formdesign: Gelöst durch CAE-Simulation
• Thermische Kontrollprobleme: Optimierte Heizsysteme
• Hohe Anfangskosten: Werden durch langfristige Produktivität ausgeglichen
• Materialhandhabung: Erfordert strenge Prozesskontrolle

9. Zukunftstrends im Composite-Tooling

• KI-gestütztes Formdesign und Prozessoptimierung
• Integration von Industrie-4.0-Smart-Manufacturing
• Schnellwerkzeuge und additive Fertigung
• Recycelbare und nachhaltige Composite-Werkzeugmaterialien

Fazit

Die Konstruktion von Composite-Molds ist eine Schlüsseltechnologie für die moderne Verbundwerkstofffertigung. Von SMC- und BMC-Werkzeugen bis hin zu fortschrittlichen Carbonfaser-Formsystemen bestimmt hochwertiges Werkzeug die Produktleistung, Effizienz und langfristige Wettbewerbsfähigkeit.

Bei MDC sorgt kontinuierliche Innovation in den Bereichen Composite-Mold-Design, Präzisionsbearbeitung und fortschrittliche Werkzeugtechnik für zuverlässige Lösungen für globale Kunden in der Automobil-, Bau- und Industriebranche.
