Kohlenstofffaser hat sich zu einem Kernmaterial in der modernen Hochleistungsfertigung entwickelt, dank ihres außergewöhnlichen Festigkeits-Gewichts-Verhältnisses, Korrosionsbeständigkeit und struktureller Effizienz. Von der Luft- und Raumfahrt über die Automobilindustrie bis hin zu medizinischen und industriellen Geräten ersetzen Carbonfaserteile zunehmend traditionelle Metallkomponenten.

Die Herstellung hochwertiger Carbonfaserteile erfordert jedoch nicht nur die richtige Materialauswahl. Sie setzt ein tiefes Verständnis der Carbonfaser-Formgebungsprozesse und den Einsatz von präzisionsgefertigten Carbonfasermodellen voraus.

Verständnis von Kohlenstofffaser als Konstruktionsmaterial

Carbonfaser ist ein hochfestes Verstärkungsmaterial, das aus dünnen Carbonfilamenten besteht. In Kombination mit Duroplast- oder Thermoplast-Harzsystemen bildet es carbonfaserverstärkte Polymerverbunde (CFRP).

Wichtige Eigenschaften von Carbonfaser sind hohe Steifigkeit, geringe Dichte, ausgezeichnete Ermüdungsbeständigkeit und minimale thermische Ausdehnung. Diese Eigenschaften ermöglichen leichte Strukturen, erfordern aber auch eine strikte Prozesskontrolle während der Formgebung.

Herstellung von Carbonfaserteilen

Die Herstellung von Carbonfaserteilen folgt einem strukturierten und hoch kontrollierten Prozess. Jede Phase beeinflusst direkt die endgültige mechanische Leistung und Oberflächenqualität.

1. Materialauswahl und Vorbereitung

Carbonfasermaterialien werden als Prepregs, Trockengewebe oder gehackte Faserverbunde geliefert. Harzsysteme werden basierend auf Aushärtungstemperatur, mechanischen Anforderungen und Produktionsvolumen ausgewählt.

2. Layup oder Preform-Platzierung

Die Carbonfaserschichten oder Preforms werden gemäß der vorgesehenen Faserorientierung in die Formkammer gelegt. Ein korrektes Layup sorgt für optimierte Lastpfade und konsistentes strukturelles Verhalten.

3. Carbonfaser-Formgebung und Konsolidierung

Während der Carbonfaser-Formgebung werden Hitze und Druck angewendet, um das Faser- und Harzsystem zu konsolidieren. Dieser Schritt bestimmt Dichte, Oberflächenfinish und Maßhaltigkeit des Teils.

4. Aushärtung und Abkühlung

Das Verbundmaterial wird unter kontrollierten Temperatur- und Druckbedingungen ausgehärtet. Nach der Aushärtung minimiert eine kontrollierte Abkühlungsphase interne Spannungen und Verformungen.

5. Entformung und Nachbearbeitung

Sobald ausreichende Festigkeit erreicht ist, wird das Carbonfaserteil entformt und kann anschließend beschnitten, bearbeitet oder oberflächenbehandelt werden.

Carbonfaser-Formgebungstechnologien

Verschiedene Carbonfaser-Formgebungstechnologien werden in der industriellen Produktion häufig eingesetzt:

Kompressionsformung

Die Kompressionsformung wird häufig für mittlere und hohe Produktionsvolumen eingesetzt. Prepregs oder Carbonfaserverbunde werden in beheizten Formen unter hohem Druck geformt, was kurze Zykluszeiten und ausgezeichnete Oberflächenqualität ermöglicht.

Resin Transfer Molding (RTM)

RTM beinhaltet das Einspritzen von Harz in trockene Carbonfaser-Preforms innerhalb einer geschlossenen Form. Diese Methode bietet gute Maßhaltigkeit und glatte Oberflächen auf beiden Seiten des Teils.

Vakuumgestützte Harzinfusion

Bei der Vakuuminfusion wird das Harz unter Unterdruck durch trockene Carbonfasergewebe gezogen. Sie eignet sich für große Bauteile und kleinere Produktionsvolumina.

Autoklav-Formung

Die Autoklav-Formung liefert die höchste Leistungsstufe und wird häufig in der Luft- und Raumfahrt eingesetzt. Sie erfordert Hochtemperatur-Carbonfasermodellformen mit ausgezeichneter thermischer Stabilität.

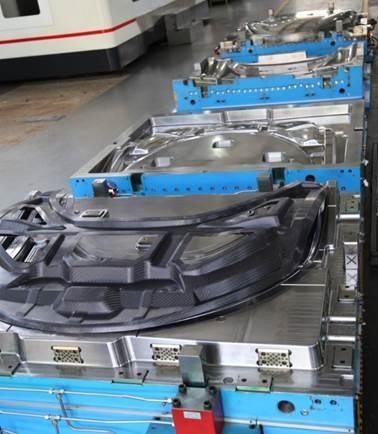

Die Rolle des Carbonfasermodells

Ein Carbonfasermodell ist ein Präzisionswerkzeug, das wiederholte thermische Zyklen und Formungsdruck aushält. Die Qualität der Form beeinflusst direkt die Faser-Konsolidierung, den Harzfluss und das Oberflächenfinish.

Wichtige Faktoren bei der Formgestaltung sind Materialauswahl, Heizmethode, Entlüftungsplanung, Oberflächenbehandlung und strukturelle Steifigkeit.

Materialien für Carbonfasermodelle

• Stahlformen: Hohe Haltbarkeit und lange Lebensdauer für Massenproduktion
• Aluminiumformen: Leicht mit schneller Heizreaktion
• Verbundwerkzeuge: Kostenwirksam für Prototypen und Kleinserien

Process Control und Qualitätssicherung

Stabile Carbonfaser-Formgebung beruht auf präziser Kontrolle von Temperatur, Druck, Harzviskosität und Aushärtezeit. Fortschrittliche Hersteller nutzen Simulation, Sensoren und standardisierte Prozessfenster, um Wiederholbarkeit zu gewährleisten.

Zur Qualitätskontrolle gehören Maßprüfungen, Oberflächeninspektionen und zerstörungsfreie Prüfverfahren.

Industrielle Anwendungen von Carbonfaserteilen

• Struktur- und Karosserieteile für die Automobilindustrie
• Innen- und Funktionsbauteile für die Luft- und Raumfahrt
• Gehäuse für medizinische Geräte
• Enclosures für Energie- und Elektrikanwendungen
• Hochwertige Industrieanlagen

Nachhaltigkeit und Fertigungseffizienz

Die moderne Carbonfaserfertigung konzentriert sich auf Materialeffizienz, kürzere Zykluszeiten und recyclingfähige Verbundsysteme. Geschlossene Formen und Kompressionsformtechnologien unterstützen nachhaltige Produktionsziele.

Fazit

Das Verständnis wie man Carbonfaserteile herstellt erfordert einen umfassenden Überblick über Carbonfaser-Formgebungstechnologien und Carbonfasermodell-Design. Präzisionswerkzeuge und kontrollierte Prozesse sind entscheidend für die Herstellung hochleistungsfähiger Verbundbauteile.

Für Hersteller mit Spezialisierung auf Verbundwerkzeuge stellt die Carbonfaser-Formgebung eine Schlüsselkompetenz dar, die leichte und hochfeste Bauteile der nächsten Generation ermöglicht.
