In der modernen industriellen Fertigung spielen Thermoformwerkzeuge eine entscheidende Rolle bei der Formgebung von thermoplastischen Platten und Verbundwerkstoffen zu leichten, hochpräzisen Bauteilen. Da Industrien zunehmend auf Leichtbau, effiziente Produktion und fortschrittliche Materialeigenschaften setzen, hat sich die Thermoformtechnologie zu einem der weltweit am häufigsten eingesetzten Umformverfahren entwickelt.

Ein Thermoformwerkzeug ist eine Präzisionsform, die verwendet wird, um erhitzte thermoplastische Platten oder Verbundlaminate durch Vakuum, Druck oder mechanische Kräfte in spezifische Geometrien zu bringen. Die Qualität des Thermoformwerkzeugs bestimmt direkt die Maßgenauigkeit, Oberflächenqualität, strukturelle Integrität und Produktionseffizienz der Endprodukte.

Branchen wie Automobilbau, Luft- und Raumfahrt, industrielle Fertigung sowie Verpackungstechnologie verlassen sich zunehmend auf fortschrittliche Thermoformwerkzeuge zur Herstellung komplexer Kunststoff- und Verbundbauteile mit gleichbleibender Leistung und hoher Produktionseffizienz.

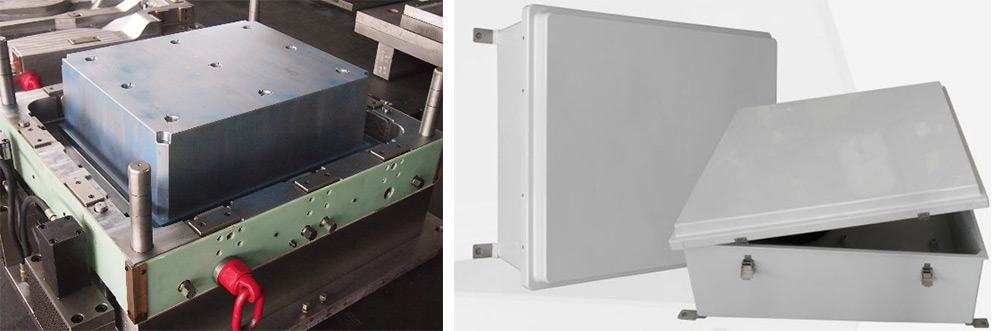

Was ist ein Thermoformwerkzeug?

Ein Thermoformwerkzeug ist eine spezielle Form, die im Thermoformprozess eingesetzt wird, bei dem thermoplastische Platten erhitzt werden, bis sie einen formbaren Zustand erreichen, und anschließend über eine Formoberfläche gelegt werden. Nachdem das Material die Formgeometrie angenommen hat, wird es abgekühlt, um die endgültige Bauteilstruktur zu fixieren.

Thermoformwerkzeuge werden häufig eingesetzt, da sie es ermöglichen, große, leichte Bauteile mit vergleichsweise geringeren Werkzeugkosten als beim Spritzguss herzustellen. Diese Technologie eignet sich besonders für mittelgroße bis große Komponenten, die präzise Geometrien und glatte Oberflächen erfordern.

Typischer Thermoformprozess

• Erhitzen der thermoplastischen Platten auf Formtemperatur
• Positionierung des erhitzten Materials über dem Thermoformwerkzeug
• Anwendung von Vakuum oder Druck zur Formgebung
• Abkühlen des Bauteils unter Beibehaltung der Formgeometrie
• Beschnitt und Nachbearbeitung des Endprodukts

Da der Thermoformprozess stark von Werkzeuggenauigkeit und Temperaturkontrolle abhängt, sind hochpräzise Thermoformwerkzeuge für stabile und reproduzierbare Produktionsprozesse unerlässlich.

Haupttypen von Thermoformwerkzeugen

Vakuum-Thermoformwerkzeug

Vakuum-Thermoformwerkzeuge nutzen Unterdruck, um erhitzte Kunststoffplatten auf die Formoberfläche zu ziehen. Kleine Entlüftungsöffnungen im Werkzeug ermöglichen das Entweichen von Luft und sorgen dafür, dass sich das Material exakt an die Formkontur anpasst.

Vakuumformwerkzeuge werden häufig eingesetzt für:

• Automobil-Innenverkleidungen
• Kunststoffverpackungsschalen
• Gehäuse für technische Geräte
• Schutzabdeckungen und Gehäuse

Druck-Thermoformwerkzeug

Druck-Thermoformen kombiniert Vakuum mit positivem Luftdruck, um die erhitzte Kunststoffplatte gegen die Form zu pressen. Diese Methode ermöglicht eine höhere Detailgenauigkeit und schärfere Konturen.

Druckformwerkzeuge werden häufig verwendet für:

• Automobil-Außenbauteile
• Gehäuse von Haushaltsgeräten
• Elektronikgehäuse
• Industrielle Maschinenabdeckungen

Doppelplatten-Thermoformwerkzeug

Doppelplatten-Thermoformwerkzeuge formen zwei erhitzte Kunststoffplatten gleichzeitig und verbinden sie innerhalb der Form. Dieses Verfahren ermöglicht die Herstellung von hohlen Strukturbauteilen mit erhöhter Steifigkeit.

Typische Anwendungen sind:

• Automobil-Luftkanäle
• Strukturen für Industrieanlagen
• Große strukturelle Kunststoffplatten

Materialien für die Herstellung von Thermoformwerkzeugen

Aluminium-Thermoformwerkzeuge

Aluminium ist eines der am häufigsten verwendeten Materialien für Thermoformwerkzeuge, da es eine hervorragende Wärmeleitfähigkeit, geringes Gewicht und gute Bearbeitbarkeit bietet. Aluminiumwerkzeuge eignen sich ideal für Prototypen und mittlere Produktionsvolumen.

Stahl-Thermoformwerkzeuge

Stahlformen werden typischerweise in der Serienproduktion eingesetzt, wo Verschleißfestigkeit und Langlebigkeit entscheidend sind. Sie bieten eine lange Lebensdauer und hohe Maßstabilität bei wiederholten Erwärmungszyklen.

Verbund-Thermoformwerkzeuge

Verbundwerkstoffe wie Glasfaser oder Carbonfaser werden in speziellen Anwendungen eingesetzt. Sie eignen sich besonders für leichte Prototypenwerkzeuge und die Luft- und Raumfahrtfertigung.

Wichtige Konstruktionsfaktoren für Thermoformwerkzeuge

Oberflächenkonstruktion

Die Werkzeugoberfläche muss einen gleichmäßigen Materialfluss gewährleisten, um Fehler wie Ausdünnung, Faltenbildung oder ungleichmäßige Wandstärken zu vermeiden. Präzises Polieren verbessert die Oberflächenqualität der Bauteile.

Temperaturmanagement

Eine gleichmäßige Temperaturverteilung im Werkzeug sorgt für stabile Formbedingungen. Moderne Werkzeuge integrieren oft Kühlsysteme zur Prozessstabilisierung.

Entlüftungssystem

Kleine Entlüftungsöffnungen ermöglichen das Entweichen eingeschlossener Luft und sorgen für eine vollständige Anpassung des Materials an die Form.

Strukturelle Festigkeit

Thermoformwerkzeuge müssen wiederholten Temperatur- und Druckbelastungen standhalten, ohne sich zu verformen. Hochfeste Materialien gewährleisten langfristige Produktionsstabilität.

Industrielle Anwendungen von Thermoformwerkzeugen

Automobilindustrie

Thermoformwerkzeuge werden zur Herstellung von leichten Fahrzeugkomponenten wie Innenverkleidungen, Kofferraumauskleidungen und Batteriedeckeln eingesetzt.

Luft- und Raumfahrt

In der Luftfahrt werden Thermoformwerkzeuge für Innenverkleidungen und leichte Strukturbauteile verwendet.

Industrieanlagen

Sie ermöglichen die Herstellung robuster Gehäuse und Schutzabdeckungen für Maschinen.

Verpackungsindustrie

Weit verbreitet für Lebensmittelverpackungen, medizinische Verpackungen und Schutzverpackungen.

Vorteile von Thermoformwerkzeugen

• Hohe Produktionseffizienz
• Geringere Werkzeugkosten als beim Spritzguss
• Herstellung großer Bauteile möglich
• Hohe Designflexibilität
• Gleichbleibende Produktqualität

Häufig gestellte Fragen

Was ist ein Thermoformwerkzeug?

Eine Form zur Umformung erhitzter thermoplastischer Materialien mittels Vakuum oder Druck.

Welche Materialien werden verwendet?

Aluminium, Stahl oder Verbundwerkstoffe.

Welche Branchen nutzen diese Technologie?

Automobil, Luftfahrt, Industrie und Verpackung.

Fazit

Ein Thermoformwerkzeug ist ein zentraler Bestandteil moderner Fertigungsprozesse. Hochpräzise Werkzeuge ermöglichen die Herstellung leichter Bauteile mit hoher Oberflächenqualität und Maßgenauigkeit.

Mit dem globalen Fokus auf Leichtbau, Nachhaltigkeit und Effizienz bleibt die Thermoformtechnologie eine Schlüsseltechnologie für die Zukunft.
