In der modernen Welt der Herstellung von Verbundwerkstoffen spielen Composite Compression Molds (Verbundstoff-Kompressionsformen) eine entscheidende Rolle bei der Produktion von leichten, langlebigen und leistungsstarken Bauteilen. Diese Formen werden in Branchen wie der Automobilindustrie, der Elektrotechnik, der Luft- und Raumfahrt sowie im Sanitärbereich häufig eingesetzt, insbesondere bei der Verarbeitung von duroplastischen Materialien wie SMC (Sheet Molding Compound), BMC (Bulk Molding Compound) und kohlenstofffaserverstärkten Prepregs.

Eine der wichtigsten Verbesserungen dieser Formen ist die Anwendung einer verchromten Oberflächenbehandlung vor dem Versand. Diese Chrombeschichtung schützt nicht nur die Formoberfläche, sondern verbessert auch die Bauteilqualität und verlängert die Lebensdauer der Form. Dieser Artikel beleuchtet den Aufbau, die Vorteile und die Oberflächenbehandlung von Composite Compression Molds, mit Schwerpunkt auf der Verchromung vor der Auslieferung.

Verständnis von Composite Compression Molds

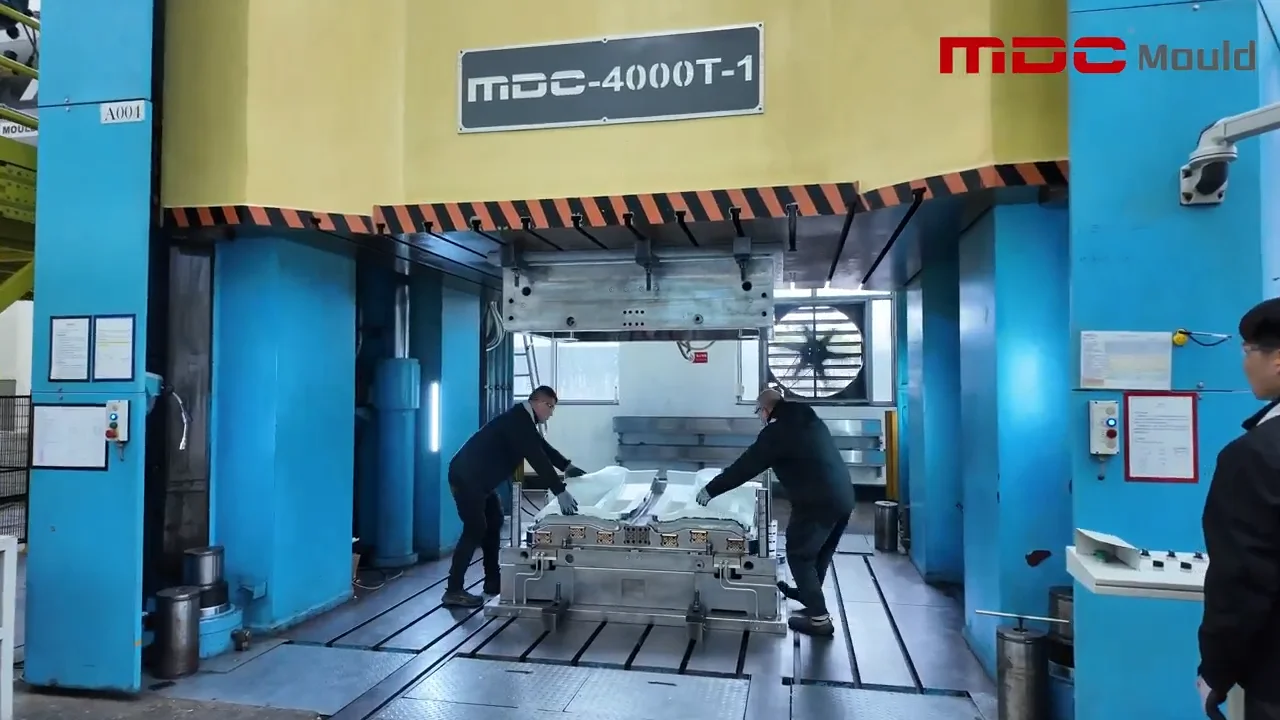

Composite Compression Molds sind präzisionsgefertigte Werkzeuge, die entwickelt wurden, um Verbundmaterialien unter Hitze und Druck zu formen. Sie werden typischerweise in hydraulischen oder mechanischen Pressmaschinen verwendet. Diese Formen bestehen üblicherweise aus zwei Hälften – einer männlichen und einer weiblichen Form – die das Material während des Pressvorgangs umschließen.

Gängige verarbeitete Materialien

• SMC (Sheet Molding Compound)
• BMC (Bulk Molding Compound)
• Kohlenstofffaserverstärkte Kunststoffe (CFRP)
• Glasfasermatten-Thermoplaste (GMT)
• Duroplastische Laminate

Wichtige Anwendungsbereiche

• Karosserieteile und Türen für Fahrzeuge
• Batteriegehäuse für Lkw und Elektrofahrzeuge
• Elektrische Gehäuse und Schalttafeln
• Duschtassen, Badewannen und Waschbecken
• Kohlenstofffaser-Strukturbauteile

Konstruktions- und Ingenieursaspekte

Composite Compression Molds erfordern eine robuste Struktur und hohe Maßgenauigkeit, um wiederholte Presszyklen standzuhalten. Zu den wichtigsten Überlegungen gehören:

• Thermische Kontrolle: Integrierte Heiz- und Kühlsysteme zur optimalen Aushärtung der Harze
• Faserausrichtung: Die Formgeometrie muss einen geeigneten Faserfluss und Druckverteilung ermöglichen
• Entformungsstruktur: Entformungsschrägen, Auswerfersysteme und Oberflächenbeschichtungen erleichtern die Teilefreigabe
• Haltbarkeit: Verwendung hochwertiger Formstähle wie P20, H13 oder gehärteter Werkzeugstahl zur Verschleiß- und Verformungsbeständigkeit

Was ist eine verchromte Oberfläche vor dem Versand?

Die verchromte Oberfläche, auch Hartverchromung genannt, ist ein Verfahren, bei dem eine dünne Schicht aus Chrom elektrolytisch auf die Formoberfläche aufgebracht wird. Für Verbundstoffformen erfolgt diese Behandlung in der Regel nach der Endpolitur und vor dem Versand. Sie sorgt für eine harte, korrosionsbeständige Oberfläche, die die Leistung der Form unter Hochdruck- und Hochtemperaturbedingungen verbessert.

Zentrale Vorteile der Verchromung bei Composite-Molds

• Verschleißfestigkeit: Verlängert die Lebensdauer der Form bei abrasiven Formverfahren
• Korrosionsschutz: Verhindert Rost und chemische Schäden durch aggressive Harzsysteme
• Oberflächenqualität: Erzeugt glatte, hochglänzende Bauteiloberflächen mit minimalem Nachbearbeitungsaufwand
• Entformungsleistung: Verringert das Haften, verbessert die Entformungseffizienz und reduziert den Einsatz von Trennmitteln
• Maßstabilität: Hält Toleranzen auch über tausende Produktionszyklen hinweg ein

Warum ist die Verchromung vor dem Versand wichtig?

Bei MDC Mould durchläuft jede Form einen detaillierten Oberflächenbehandlungsprozess vor der Auslieferung. Die verchromte Oberfläche vor dem Versand ist Teil unseres Qualitätssicherungsversprechens, um sicherzustellen, dass unsere Kunden sofort einsatzbereite Formen mit langfristigem Mehrwert erhalten.

Unser Verchromungsprozess umfasst:

1. Oberflächenvorbereitung: Polieren und Entfetten
2. Nickel-Unterschicht (optional): Für bessere Haftung und Haltbarkeit
3. Hartchrom-Elektroplattierung: Schichtdicke zwischen 0,02 mm und 0,1 mm je nach Formtyp
4. Endkontrolle und Messung: Prüfung auf Oberflächenhärte, Glanzgrad und Gleichmäßigkeit

Qualitätskontrolle und Exportstandards

Unsere verchromten Formen werden unter simulierten Betriebsbedingungen getestet, um ihre Beständigkeit gegen thermische Ermüdung und chemische Einflüsse zu gewährleisten. MDC entspricht internationalen Normen wie ISO 9001, und alle Formen werden ausgeliefert mit:

• 3D- und 2D-Zeichnungen
• Materialzertifikaten
• Berichten zur Chromschichtdicke
• Videodokumentation und Fotos vom Formversuch

Branchen, die von verchromten Composite-Formen profitieren

• Automobilindustrie: EV-Batterieabdeckungen, Innenverkleidungen, Kofferraumböden
• Sanitärbereich: Badpaneele, SMC-Badewannen
• Energiesektor: Elektrische Verbundgehäuse und Windturbinenkomponenten
• Luft- und Raumfahrt: Formen für Kohlefaserpaneele

Fazit

Composite Compression Molds mit verchromter Oberfläche vor dem Versand bieten die optimale Lösung für Hersteller, die höchste Oberflächenqualität, längere Werkzeuglebensdauer und minimalen Wartungsaufwand fordern. Bei MDC Mould vereinen wir fortschrittliches Werkzeugdesign mit präziser Oberflächenbehandlung, um schlüsselfertige Formen zu liefern, die den globalen Branchenstandards entsprechen – und sie übertreffen.

Wenn Sie einen langfristigen Partner für Kompressionstechnologie suchen, steht Ihnen MDC Mould von der Konstruktion bis zur Auslieferung zur Seite.
