Einführung

Eine Kompressionsform ist ein spezielles Werkzeug, das im Kompressionsformverfahren verwendet wird – eine weit verbreitete Herstellungsmethode zur Formgebung von Verbundbauteilen. Dabei wird ein vorerhitztes Material wie SMC (Sheet Molding Compound), BMC (Bulk Molding Compound) oder ein anderes duroplastisches Material in eine beheizte Formhöhlung gelegt und unter Druck geformt und ausgehärtet.

Kompressionsformen sind in Branchen wie der Automobilindustrie, der Elektrotechnik, dem Bauwesen und der Luftfahrtindustrie unverzichtbar, wo leichte, hochfeste und hitzebeständige Komponenten benötigt werden.

Aufbau einer Kompressionsform

Eine typische Kompressionsform besteht aus zwei Hauptteilen: der Kavität und dem Kern. Sie kann außerdem folgende Komponenten enthalten:

• Heizsysteme – zur Aufrechterhaltung der erforderlichen Temperatur für die Aushärtung
• Führungsstifte und Buchsen – für eine präzise Ausrichtung der Form
• Auswerfermechanismen – zum Entformen des Bauteils nach der Aushärtung
• Vakuumsysteme – zur Gasabsaugung und Verbesserung der Oberflächenqualität

Je nach Anwendung können Kompressionsformen aus gehärtetem Stahl, Aluminium oder anderen hochfesten Legierungen bestehen. Oberflächenbehandlungen wie Verchromung werden eingesetzt, um die Lebensdauer der Form zu verlängern und die Entformung zu erleichtern.

Kompressionsformverfahren

Das Kompressionsformverfahren folgt in der Regel diesen Schritten:

1. Materialeinlage: Das Verbundmaterial wird in die offene Formhöhlung eingelegt.
2. Vorerwärmung: Das Material kann vorerhitzt werden, um die Zykluszeit zu verkürzen und die Fließfähigkeit zu verbessern.
3. Kompression: Die Form wird geschlossen und mit einer hydraulischen Presse Druck ausgeübt.
4. Aushärtung: Wärme und Druck werden aufrechterhalten, bis das Material vollständig ausgehärtet ist.
5. Entformen: Die Presse öffnet sich und das fertige Bauteil wird ausgeworfen.

Dieses Verfahren eignet sich ideal für die Serienproduktion komplex geformter Teile mit hervorragenden mechanischen Eigenschaften.

Anwendungsbereiche der Kompressionsform

Kompressionsformen werden zur Herstellung verschiedenster duroplastischer und faserverstärkter Bauteile verwendet, darunter:

• Automobilteile: EV-Batteriegehäuse, Kofferraumdeckel, Stoßfänger und Motorschutzabdeckungen
• Elektrische Gehäuse: Isolatoren, Schaltanlagen und Sicherungskästen
• Baumaterialien: SMC-Decken, Wandpaneele, Wassertanks
• Sanitärprodukte: SMC-Badezimmerpaneele und Badewannen

Dank ihres hervorragenden Festigkeits-Gewichts-Verhältnisses ersetzen kompressionsgeformte Teile zunehmend Metall- und Thermoplastkomponenten in strukturellen und semistrukturellen Anwendungen.

Vorteile des Kompressionsformens

Die Verwendung einer Kompressionsform bietet zahlreiche Vorteile:

• Hohe Festigkeit und Haltbarkeit – insbesondere bei faserverstärkten Verbundwerkstoffen
• Geringere Werkzeugkosten im Vergleich zum Spritzgießen
• Reduzierter Materialabfall und Ausschuss
• Exzellente Oberflächenqualität für Class-A-Automobilteile
• Geeignet für große und komplexe Bauteilgeometrien

Für Hersteller, die auf zuverlässige und wiederholbare Leistung setzen, bleibt das Kompressionsformen mit präzisen Werkzeugen eine bevorzugte Lösung.

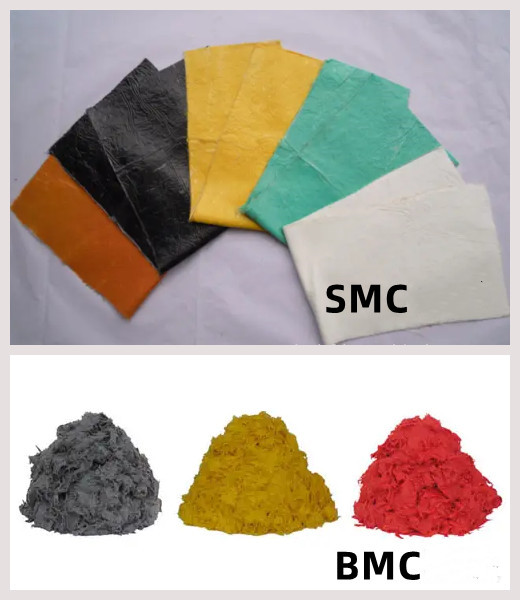

SMC-Form vs. BMC-Form

Sowohl SMC-Formen als auch BMC-Formen werden im Kompressionsformen verwendet, unterscheiden sich jedoch leicht:

• SMC-Form: Für plattenförmige Materialien konzipiert; geeignet für größere Strukturteile
• BMC-Form: Für teigartige Massenmaterialien ausgelegt; ideal für kleinere oder detailliertere Teile

Die Auswahl der richtigen Form hängt von Geometrie, Leistungsanforderungen und Oberflächenqualität des Endprodukts ab.

Fazit

Eine Kompressionsform ist ein unverzichtbarer Bestandteil der Verbundwerkstoffindustrie. Von Automobilkomponenten bis hin zu Baumaterialien spielt sie eine zentrale Rolle bei der Formgebung und Aushärtung leistungsfähiger Bauteile. Mit den Fortschritten in der Materialwissenschaft und Präzisionswerkzeugtechnik entwickelt sich das Kompressionsformen stetig weiter und bleibt ein Schlüsselprozess in der modernen Fertigung.

Für Unternehmen, die in SMC-Formen, BMC-Formen oder maßgeschneiderte Kompressionswerkzeuge investieren möchten, ist die Zusammenarbeit mit einem erfahrenen Formenhersteller entscheidend, um Langlebigkeit, Präzision und Produktionseffizienz sicherzustellen.
