Da Leichtbau, strukturelle Integration und Hochvolumenfertigung weiterhin moderne Industrien prägen, sind fortschrittliche Verbundwerkstoff-Formgebungstechnologien unverzichtbar geworden. Unter diesen Technologien spielen Thermoformwerkzeuge, Duroplast-Formen und Pressform-Werkzeuge für das Compression Molding eine entscheidende Rolle bei der Bestimmung der Bauteilqualität, der Produktionseffizienz und der langfristigen Haltbarkeit.

Dieser Artikel bietet einen umfassenden Überblick über Thermoform-Werkzeuge, Duroplast-Formgebung und den Compression-Molding-Prozess und unterstützt Hersteller dabei, die am besten geeignete Formlösung für Verbundwerkstoffanwendungen auszuwählen.

Grundlagen von Thermoformwerkzeugen und -formen

Thermoformen ist ein Fertigungsverfahren, bei dem erhitzte thermoplastische Platten mithilfe von Vakuum, Druck oder mechanischer Kraft über oder in eine Form gebracht werden. Die Thermoformform bestimmt die endgültige Geometrie, Oberflächenqualität und Maßgenauigkeit des Bauteils.

Wesentliche Merkmale von Thermoformformen

• Ausgelegt für thermoplastische Materialien wie PP, ABS, PET, PMMA und faserverstärkte Thermoplaste
• Geringere Werkzeugkosten im Vergleich zu Press- oder Spritzgießformen
• Schnelle Heiz- und Kühlzyklen für hohe Produktionseffizienz
• Geeignet für große, dünnwandige und komplex geformte Bauteile

Moderne Thermoforming-Werkzeuge werden häufig aus Aluminium oder Verbundmaterialien gefertigt und bieten eine hervorragende Wärmeleitfähigkeit sowie hohe Maßstabilität.

Anwendungsbereiche von Thermoformformen

• Innenraumverkleidungen und Zierbauteile im Automobilbau
• Verpackungsschalen und Behälter
• Gehäuse für Medizintechnik
• Industrielle Gehäuse und leichte Abdeckungen

Was ist eine Duroplast-Form?

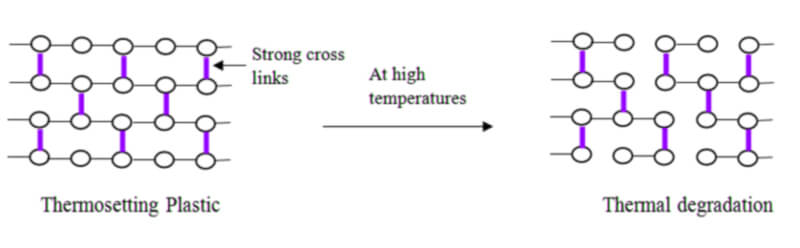

Im Gegensatz zu Thermoplasten durchlaufen Duroplaste einen irreversiblen chemischen Aushärtungsprozess. Nach der Aushärtung kann das Material nicht erneut aufgeschmolzen oder umgeformt werden. Eine Duroplast-Form ist speziell dafür ausgelegt, hohem Druck, hohen Temperaturen und wiederholten Aushärtungszyklen standzuhalten.

Gängige Duroplast-Materialien

• Sheet Molding Compound (SMC)
• Bulk Molding Compound (BMC)
• Epoxidharzsysteme
• Phenol- und Polyesterharze

Duroplast-Formen werden in der Regel aus gehärtetem Stahl oder hochfesten Legierungen hergestellt und gewährleisten eine lange Lebensdauer sowie exzellente Oberflächenqualität.

Der Compression-Molding-Prozess im Überblick

Compression Molding ist eines der am häufigsten eingesetzten Verfahren zur Herstellung von duroplastischen Verbundbauteilen. Dabei wird eine exakt dosierte Menge Duroplastmaterial in eine beheizte Form eingelegt und unter kontrolliertem Druck und definierter Temperatur verpresst.

Prozessschritte beim Compression Molding

1. Einlegen des Materials in den Formhohlraum
2. Schließen der Form und Aufbringen des Pressdrucks
3. Wärmeinduzierte Aushärtung des Duroplasts
4. Abkühlung und Entformung des fertigen Bauteils

Präzise Compression-Molding-Werkzeuge gewährleisten einen gleichmäßigen Materialfluss, minimale Lufteinschlüsse und konstante mechanische Eigenschaften bei der Serienfertigung.

Thermoformform vs. Duroplast-Pressform

Auswahl der richtigen Werkzeuglösung

Die Entscheidung zwischen Thermoform-Werkzeugen und Duroplast-Compression-Molding hängt von mehreren entscheidenden Faktoren ab:

• Anforderungen an die mechanische Leistungsfähigkeit
• Produktionsvolumen und Zykluszeit
• Bauteildicke und strukturelle Komplexität
• Recyclingfähigkeit der Materialien und Nachhaltigkeitsziele

Für hochfeste, lasttragende Verbundbauteile bleiben Duroplast-Formen und Compression Molding die bevorzugte Lösung. Für leichte, kostensensitive und recyclingfähige Anwendungen bieten Thermoformformen deutliche Vorteile.

Kompetenz in der Verbundwerkzeugtechnik bei MDC

Bei Zhejiang MDC Mould Co., Ltd. sind wir auf die Konstruktion und Herstellung von Thermoformformen, Duroplast-Formen und Compression-Molding-Werkzeugen für internationale Kunden spezialisiert.

Unsere Werkzeuglösungen werden weltweit in der Automobilindustrie, der Elektrotechnik, der Energiespeicherung sowie in industriellen Verbundanwendungen eingesetzt und gewährleisten höchste Präzision, lange Werkzeugstandzeiten und stabile Serienproduktion.

Durch die Kombination aus fortschrittlicher Ingenieurtechnik, umfassender Materialkompetenz und strenger Qualitätskontrolle liefert MDC zuverlässige Verbundform-Lösungen, die die Zukunft des Leichtbaus unterstützen.
