Was ist eine SMC-Form?

Eine SMC-Form ist ein Produktionswerkzeug, das entwickelt wurde, um Sheet Molding Compound durch Pressformen zu formen und auszuhärten. Die Form sorgt für die erforderliche Produktgeometrie, während der Formgebungsprozess kontrollierten Druck und Wärme anwendet, um das Verbundmaterial zu formen.

Je nach Produkt kann eine SMC-Form einen Hohlraum, einen Kern, Einsätze, Teilungsebenen, Heizkomponenten, Entlüftungselemente, Positioniersysteme und Strukturträger umfassen.

Ein produktionsreifes SMC-Werkzeug muss so ausgelegt sein, dass es seine Geometrie während wiederholter Formgebungszyklen beibehält. Es sollte auch geeignete Bedingungen für den Materialfluss und die Aushärtung bieten, während gleichzeitig eine effiziente Entnahme des fertigen Teils ermöglicht wird.

Aus diesem Grund umfassen die wichtigsten technischen Ziele von SMC-Werkzeugen:

• Präzise Hohlraum- und Kerngeometrie
• Stabile Formstruktur
• Kontrollierter Materialfluss
• Gleichmäßige thermische Bedingungen
• Effektive Entlüftung
• Kontrollierte Gratbildung
• Gleichbleibende Oberflächengüte
• Zuverlässige Entformung
• Wiederholbare Maßgenauigkeit
• Langfristige Produktionsstabilität

Warum das SMC-Formdesign für die Produktionsqualität entscheidend ist

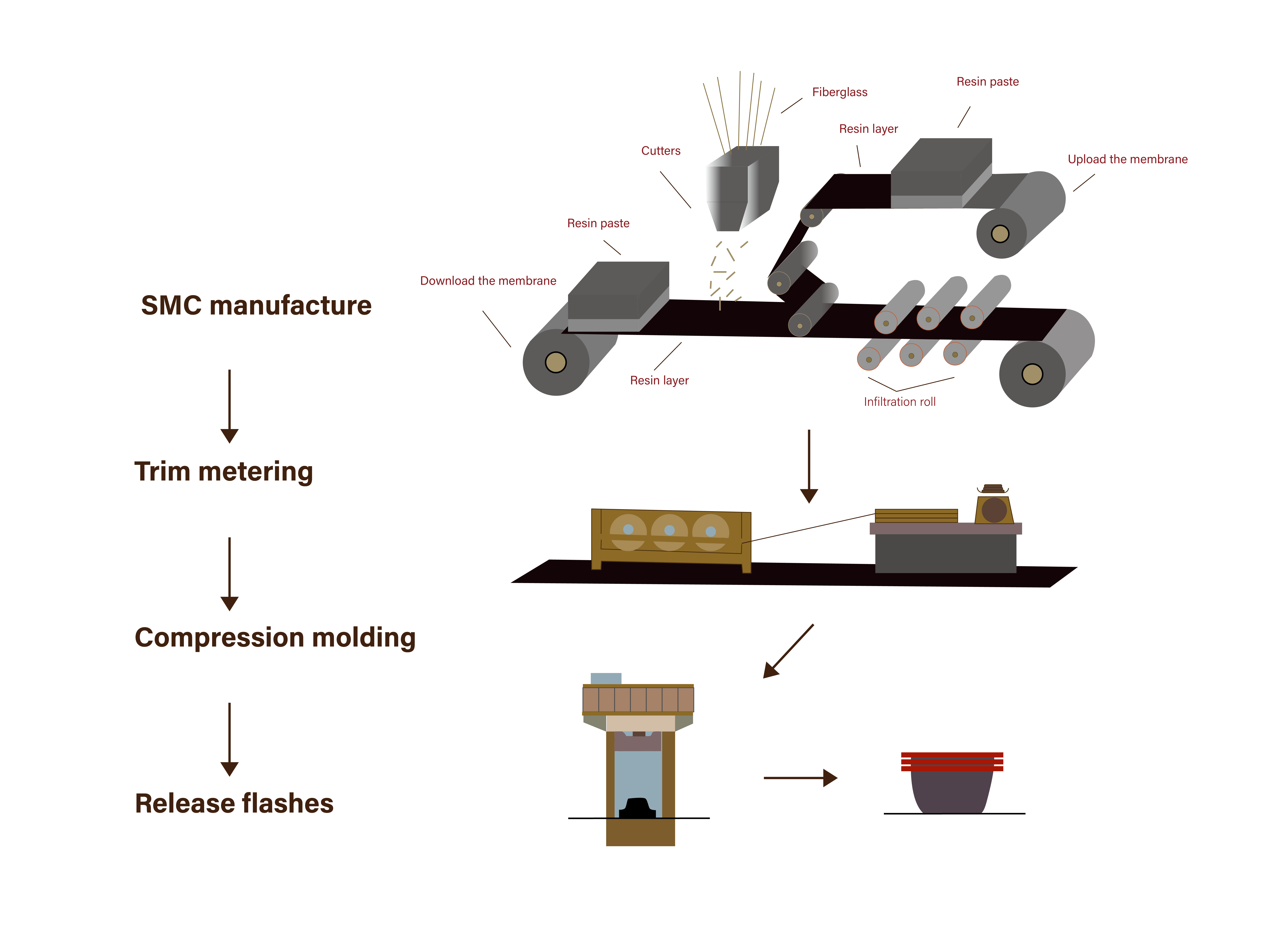

Das SMC-Formen kombiniert Materialfluss, Verdichtung, Erwärmung und Aushärtung in einem relativ kurzen Produktionszyklus. Eine Änderung eines Werkzeugparameters kann gleichzeitig mehrere Aspekte des Prozesses beeinflussen.

Beispielsweise kann eine ungeeignete Hohlraumgeometrie den Materialfluss einschränken, während eine schlechte Entlüftung zu Lufteinschlüssen beitragen kann. Eine ungleichmäßige Formtemperatur kann zu inkonsistenter Aushärtung führen, und ungenaue Teilungsebenen können die Gratbildung verstärken.

Dies bedeutet, dass eine SMC-Form als Teil des gesamten Formgebungssystems entwickelt werden sollte und nicht nur nach der Form des fertigen Produkts ausgelegt werden darf.

Eine gut konstruierte Form trägt dazu bei, eine vorhersagbarere Beziehung herzustellen zwischen:

• Materialeinwaage und Materialfluss
• Formpressdruck und Hohlraumfüllung
• Formtemperatur und Aushärtung
• Teilungsebenendesign und Gratkontrolle
• Entformungsschräge und Entformung
• Hohlraumoberfläche und Produktaussehen

Wichtige Designüberlegungen für SMC-Werkzeuge

Das Design eines SMC-Werkzeugs sollte mit dem Produkt, dem Material, dem Formgebungsprozess und den Produktionsanforderungen beginnen. Mehrere Werkzeugfaktoren erfordern besondere Aufmerksamkeit.

Hohlraum- und Kerngeometrie

Der Hohlraum und der Kern definieren die endgültige Geometrie des SMC-Bauteils. Kritische Abmessungen, Übergangsbereiche, Rippen, Ansätze, Bohrungen, Montagepunkte und andere funktionale Merkmale sollten bei der Werkzeugkonstruktion berücksichtigt werden.

Bei großen SMC-Bauteilen ist die Aufrechterhaltung einer stabilen Geometrie über die gesamte Formoberfläche besonders wichtig, da bereits relativ kleine Abweichungen die endgültigen Teileabmessungen beeinflussen können.

Teilungsebenendesign

Die Teilungsebene bestimmt, wo sich die Formhälften trennen. Ihre Lage beeinflusst den Materialfluss, die Gratbildung, den Beschnittaufwand und die Entformung.

Eine richtig konstruierte Teilungsebene hilft, Materialaustritt zu kontrollieren und bietet gleichzeitig einen praktischen Trennungspfad für das fertige Bauteil.

Entformungsschrägen

Entformungsschrägen sorgen für Spiel zwischen dem geformten Bauteil und der Formoberfläche während der Entformung. Unzureichende Schrägen können den Entformungswiderstand erhöhen und möglicherweise das Bauteil oder die Formoberfläche beschädigen.

Die Anforderungen an die Schrägen hängen von der Produktgeometrie, dem Oberflächenzustand, den Materialeigenschaften und dem spezifischen SMC-Formgebungsprozess ab.

Formsteifigkeit

Die Werkzeugstruktur muss wiederholten mechanischen und thermischen Belastungen ohne übermäßige Verformung standhalten.

Eine ausreichende Steifigkeit ist besonders wichtig für großflächige SMC-Werkzeuge, bei denen Hohlraumverformungen die Maßgenauigkeit und die Leistung der Teilungsebene beeinträchtigen können.

Materialfluss und Einwaageplatzierung beim SMC-Formen

Der Materialfluss ist eine der zentralen Überlegungen beim SMC-Pressformen. Während des Formschließens verteilt sich die Materialeinwaage im Hohlraum und muss die erforderlichen Bereiche erreichen, bevor der Aushärtungsprozess zu weit fortgeschritten ist.

Das Formdesign muss daher mit Einwaagegröße, Einwaageposition, Produktgeometrie, Formpressdruck und Temperatur zusammenwirken.

Ein schlecht geplanter Materialfluss kann zu Folgendem beitragen:

• Unvollständiger Füllung
• Schwankungen in der Faserverteilung
• Lokalen harzreichen Bereichen
• Oberflächendefekten
• Schweiß- oder flussbedingten Markierungen
• Übermäßigem Grat

Bei komplexen SMC-Bauteilen sollten die Einwaageanordnung und die Formgeometrie gemeinsam und nicht unabhängig voneinander bewertet werden.

Warum die Einwaageposition wichtig ist

Die Anfangsposition der SMC-Einwaage beeinflusst die Strecke und Richtung, die das Material während der Verdichtung zurücklegen muss. Eine geeignete Einwaageanordnung kann dazu beitragen, unnötige Fließwege zu verkürzen und die Materialverteilung zu verbessern.

Die optimale Konfiguration hängt von der Produktgeometrie und dem Materialsystem ab, daher sollten Werkzeugentscheidungen auf der tatsächlichen Anwendung basieren und nicht auf einer festen allgemeinen Regel.

Temperaturkontrolle beim SMC-Formen

Die Temperaturkontrolle ist eine der wichtigsten Funktionen einer SMC-Form. SMC-Materialien erfordern eine kontrollierte Erwärmung während des Form- und Aushärtungsprozesses, und die Form sollte über den Formbereich hinweg ausreichend stabile thermische Bedingungen bieten.

Temperaturungleichgewichte können zu Unterschieden im Materialfluss und in der Aushärtung zwischen verschiedenen Bereichen des Teils beitragen.

Mögliche Auswirkungen sind:

• Ungleichmäßige Aushärtung
• Maßliche Abweichungen
• Unterschiede in der Oberflächenqualität
• Eigenspannungen
• Verzug
• Zyklus-zu-Zyklus-Schwankungen

Bei großen SMC-Werkzeugen sollten Heizelemente oder Heizkanäle entsprechend der Hohlraumgeometrie und den erwarteten thermischen Anforderungen angeordnet werden.

Thermische Gleichmäßigkeit über den Hohlraum

Das Ziel eines SMC-Heizsystems ist nicht einfach die Erhöhung der Formtemperatur. Es sollte wiederholbare thermische Bedingungen in den Bereichen schaffen, in denen das Material geformt und ausgehärtet wird.

Die thermische Leistung sollte während der Werkzeugentwicklung und der Probepressungen bewertet werden, damit mögliche heiße oder kalte Stellen vor der regulären Produktion identifiziert werden können.

Entlüftungsdesign für SMC-Formen

Zwischen der SMC-Einwaage und der Formoberfläche eingeschlossene Luft kann eine potenzielle Quelle für Formfehler darstellen. Eine wirksame Entlüftung bietet Wege für Luft und Gase, um während der Verdichtung zu entweichen.

Die Entlüftungspositionen sollten entsprechend der Produktgeometrie, dem Materialfluss, der Hohlraumtiefe, der Teilungsebenenkonfiguration und Bereichen, in denen Luft eingeschlossen werden kann, festgelegt werden.

Eine unzureichende Entlüftung kann zu Folgendem beitragen:

• Lufteinschlüssen
• Oberflächenunregelmäßigkeiten
• Hohlräumen
• Unvollständiger Füllung
• Lokalen optischen Abweichungen

Die Entlüftung muss jedoch auch kontrolliert werden, damit kein übermäßiger Materialaustritt unnötigen Grat verursacht.

Aus diesem Grund sollten Entlüftung und Gratkontrolle während des SMC-Formdesigns gemeinsam betrachtet werden.

Gratkontrolle beim SMC-Pressformen

Grat entsteht, wenn überschüssiges SMC-Material während der Verdichtung durch die Teilungsebenen der Form austritt. In manchen Anwendungen kann eine gewisse Gratbildung erwartet werden, aber übermäßiger Grat erhöht den Beschnittaufwand und kann die Produktionseffizienz beeinträchtigen.

Das Gratverhalten wird von mehreren Faktoren beeinflusst:

• Genauigkeit der Teilungsebene
• Formsteifigkeit
• Materialeinwaage
• Formpressdruck
• Materialfluss
• Formverschleiß
• Hohlraumdesign

Eine präzise SMC-Pressform sollte stabile Teilungsebenen und ausreichende strukturelle Unterstützung bieten, um ein gleichmäßiges Formschließen aufrechtzuerhalten.

Es ist auch wichtig zu erkennen, dass der Grat nicht allein durch das Werkzeug kontrolliert wird. Die Materialbeschickung und die Formparameter können einen erheblichen Einfluss auf das Endergebnis haben.

Oberflächengüte von SMC-Werkzeugen

Bei sichtbaren SMC-Bauteilen kann die Oberflächenqualität der Form einen direkten Einfluss auf das Aussehen des fertigen Produkts haben.

Die Hohlraumoberfläche kann Bearbeitungsspuren, Kratzer, Polierfehler oder andere Unvollkommenheiten auf das geformte Teil übertragen. Dies macht die Oberflächenvorbereitung zu einem wichtigen Schritt der SMC-Formenfertigung.

Typische Veredelungsschritte können umfassen:

• Präzisions-CNC-Bearbeitung
• Schleifen
• Manuelles Einpassen
• Oberflächenkorrektur
• Polieren
• Endkontrolle

Die erforderliche Hohlraumoberfläche sollte entsprechend dem Produktaussehen, dem Materialsystem und den Produktionsanforderungen definiert werden.

Maßgenauigkeit von SMC-Formen

Die Maßgenauigkeit ist eine grundlegende Anforderung an SMC-Werkzeuge. Die Form sollte die freigegebene Produktgeometrie über wiederholte Formgebungszyklen hinweg konsistent reproduzieren.

Mehrere Faktoren können die Maßhaltigkeit beeinflussen:

• CNC-Bearbeitungsgenauigkeit
• Strukturelle Verformung der Form
• Wärmeausdehnung
• Materials
• Produktgeometrie
• Formbedingungen

Aus diesem Grund sollte die Maßkontrolle nicht bei der Bearbeitung enden. Die Werkzeugprüfung und Probepressungen sind wichtig, um zu überprüfen, ob die Form unter tatsächlichen Produktionsbedingungen wie erwartet funktioniert.

Häufige SMC-Formgebungsprobleme und Werkzeuglösungen

Ein Formgebungsfehler sollte nicht automatisch der SMC-Form zugeschrieben werden. Materialeigenschaften, Pressenleistung, Einwaagegewicht, Einwaageposition, Formpressdruck, Temperatur, Aushärtezeit und andere Prozessvariablen können das Endteil ebenfalls beeinflussen.

SMC-Formen-Fertigungsprozess

Die Fertigung einer präzisen SMC-Form erfordert die Koordination von Werkzeugdesign, Bearbeitung, Veredelung, Montage, Prüfung und Probeproduktion.

1. Produkt- und Zeichnungsprüfung – Analyse des 3D-Modells, der Zeichnungen, Maße, Toleranzen und funktionalen Anforderungen.
2. DFM-Analyse – Überprüfung von Entformungsschrägen, Teilungsebenen, Materialfluss, Entformung und potenziellen Werkzeugrisiken.
3. Formdesign – Entwicklung von Hohlraum, Kern, Einsätzen, Heizung, Entlüftung, Tragstruktur und anderen Werkzeugkomponenten.
4. Materialauswahl – Auswahl geeigneter Werkzeugmaterialien gemäß Formgebungstemperatur, Druck, Produktionsvolumen und erwarteter Werkzeuglebensdauer.
5. CNC-Bearbeitung – Fertigung der Formkomponenten gemäß den freigegebenen technischen Spezifikationen.
6. Wärmebehandlung – Anwendung einer geeigneten Behandlung, wo es das Werkzeugmaterial und -design erfordern.
7. Schleifen und Veredelung – Korrektur und Verfeinerung kritischer Formoberflächen.
8. Polieren – Vorbereitung der Hohlraumoberflächen gemäß den Anforderungen an das Produktaussehen.
9. Formmontage – Montage und Ausrichtung der Werkzeugkomponenten.
10. Maßprüfung – Überprüfung der kritischen Formmaße und der Ausrichtung.
11. Probepressung – Test der Form unter praktischen Produktionsbedingungen, falls erforderlich.
12. Werkzeugoptimierung – Vornahme notwendiger Anpassungen basierend auf den Testergebnissen.

SMC-Formenanwendungen

Das SMC-Pressformen wird für eine breite Palette von Bauteilen eingesetzt, bei denen wiederholbare Geometrie, mechanische Leistung, elektrische Eigenschaften, Korrosionsbeständigkeit oder Gewichtsreduzierung gefordert sind.

MDC fertigt SMC-Werkzeuge für Anwendungen, darunter:

• Automobil-Verbundteile
• Karosserie- und Strukturkomponenten für Automobile
• Elektrische Gehäuseabdeckungen
• Elektrische Isolierkomponenten
• Zählerkästen und Elektrogehäuse
• Badewannen und Sanitärkeramik
• Komponenten für Industrieanlagen
• Transportkomponenten
• Verbundabdeckungen und -platten
• Andere kundenspezifische SMC-Bauteile

Das Werkzeugdesign wird an die Geometrie, das Material, den Formgebungsprozess, das Produktionsvolumen und die Qualitätsanforderungen jeder Anwendung angepasst.

SMC-Form, SMC-Werkzeug und SMC-Tooling: Was ist der Unterschied?

Die Begriffe SMC mold, SMC mould, SMC tool und SMC tooling werden in der Verbundwerkstoffindustrie oft synonym verwendet.

In der praktischen Fertigungskommunikation beziehen sie sich im Allgemeinen auf Werkzeuge zur Formung von SMC-Materialien durch Pressformen.

Der Rechtschreibunterschied zwischen mold und mould ist hauptsächlich regional. „Mold“ ist im amerikanischen Englisch gebräuchlicher, während „mould“ im britischen Englisch und in vielen internationalen Fertigungsmärkten weit verbreitet ist.

Ebenso kann „SMC tooling“ die komplette Werkzeuglösung beschreiben, während „SMC mold“ oder „SMC mould“ oft spezifischer das Formwerkzeug bezeichnet.

Für technische und beschaffungstechnische Zwecke ist nicht die Terminologie entscheidend, sondern ob das Werkzeug korrekt für den beabsichtigten SMC-Formgebungsprozess ausgelegt ist.

Wie wählt man einen SMC-Formenhersteller aus?

Die Auswahl eines SMC-Formenherstellers sollte mehr umfassen als den Vergleich von Werkzeugpreisen. Der Lieferant sollte verstehen, wie das Formdesign Materialfluss, Aushärtung, Oberflächenqualität, Maßgenauigkeit und Produktionseffizienz beeinflusst.

Wichtige Faktoren sind:

• Erfahrung mit SMC-Pressformen
• Technische Kompetenz im Bereich Verbundwerkzeugbau
• DFM- und Formerfahrung
• Präzisions-CNC-Bearbeitungskapazität
• Fähigkeiten in der Oberflächenveredelung und Politur
• Kenntnisse in Heiz- und Temperaturkontrolltechnik
• Entlüftungs- und Gratkontroll-Design
• Formprüfkapazität
• Unterstützung bei Probepressungen
• Fähigkeit zur Herstellung kundenspezifischer Werkzeuge

Ein kompetenter Werkzeughersteller sollte in der Lage sein, Formdesign-Entscheidungen mit den tatsächlichen Produktionsanforderungen zu verbinden, anstatt die Form als isoliertes bearbeitetes Bauteil zu betrachten.

Welche Informationen werden für ein SMC-Werkzeugprojekt benötigt?

Die Bereitstellung vollständiger technischer Informationen hilft dem Werkzeughersteller, ein SMC-Werkzeug zu entwickeln, das dem beabsichtigten Produktionsprozess entspricht.

Kunden sollten idealerweise Folgendes bereitstellen:

• 3D-Produktmodell oder 2D-Zeichnungen
• Produktabmessungen und kritische Toleranzen
• SMC-Materialspezifikation
• Anforderungen an den Formgebungsprozess
• Erwartetes Produktionsvolumen
• Informationen zur verfügbaren Presse
• Geforderte Produktoberflächengüte
• Heizanforderungen
• Entformungsanforderungen
• Prüfstandards
• Spezielle Einsätze oder funktionale Merkmale

Wenn einige Prozessparameter noch nicht endgültig festgelegt sind, kann die Werkzeugkonfiguration auf der Grundlage der verfügbaren Produktinformationen und der erwarteten Fertigungsbedingungen bewertet werden.

Warum MDC für SMC-Werkzeuge wählen?

MDC fertigt kundenspezifische SMC-Formen, SMC-Presswerkzeuge und SMC-Toolings für eine breite Palette von Verbundanwendungen.

Unsere Werkzeugentwicklung integriert Produktanalyse, DFM, Formstrukturdesign, Präzisionsbearbeitung, Oberflächenveredelung, Montage, Maßprüfung und Probepressungsvalidierung.

Dieser produktionsorientierte Ansatz trägt dazu bei, dass die Form entsprechend den tatsächlichen Anforderungen des SMC-Formgebungsprozesses entwickelt wird und nicht nur nach der nominalen Produktgeometrie.

Präzises Werkzeugdesign

Formgeometrie, Teilungsebenen, Schrägen, Einsätze, Entlüftung, Heizung und strukturelle Unterstützung werden gemäß der spezifischen Anwendung bewertet.

CNC-Bearbeitung und Oberflächenveredelung

Die Präzisionsbearbeitung stellt die erforderliche Hohlraumgeometrie her, während nachfolgendes Schleifen und Polieren kritische Oberflächen für die Produktion vorbereitet.

Produktionsorientierte Konstruktion

SMC-Werkzeuge werden mit Blick auf wiederholte Produktionszyklen konstruiert, einschließlich Maßstabilität, thermischen Bedingungen, Gratkontrolle und Entformungsleistung.

Kundenspezifische SMC-Formlösungen

MDC bietet Werkzeuglösungen für verschiedene SMC-Anwendungen, anstatt sich auf eine einzige standardisierte Formkonfiguration zu verlassen.

Häufig gestellte Fragen zu SMC-Formen

Was ist eine SMC-Form?

Eine SMC-Form ist ein Werkzeugsystem, das zur Formung und Aushärtung von Sheet Molding Compound durch Pressformen verwendet wird. Sie definiert die Produktgeometrie und beeinflusst Materialfluss, Aushärtung, Oberflächenqualität, Maßgenauigkeit, Grat und Entformung.

Was ist SMC-Tooling?

SMC-Tooling bezeichnet die Form und die zugehörigen Werkzeugkomponenten, die für das SMC-Pressformen verwendet werden. Je nach Anwendung kann das Tooling Hohlräume, Kerne, Einsätze, Heizsysteme, Entlüftungselemente, Teilungsebenen und strukturelle Träger umfassen.

Was ist der Unterschied zwischen SMC mold und SMC mould?

Es gibt im Allgemeinen keinen technischen Unterschied. „Mold“ ist die amerikanische Schreibweise, während „mould“ im britischen Englisch und auf internationalen Fertigungsmärkten gebräuchlich ist.

Was ist ein SMC-Werkzeug?

Ein SMC-Werkzeug ist ein Produktionswerkzeug, das dazu dient, SMC-Material unter kontrollierten Druck-, Wärme- und Aushärtungsbedingungen zu formen. Der Begriff wird oft synonym mit SMC-Form verwendet.

Warum ist die Temperaturkontrolle beim SMC-Formen wichtig?

Die Temperatur beeinflusst das Materialfluss- und Aushärtungsverhalten beim SMC-Formen. Stabile thermische Bedingungen in der Form verbessern die Prozesskonsistenz und verringern das Risiko ungleichmäßiger Aushärtung und Maßabweichungen.

Warum ist die Entlüftung beim SMC-Formen wichtig?

Die Entlüftung bietet Wege für Luft und Gase, um während der Verdichtung zu entweichen. Eine ordnungsgemäße Entlüftung kann dazu beitragen, Lufteinschlüsse, Hohlräume und Oberflächendefekte zu reduzieren.

Wie kann Grat beim SMC-Formen kontrolliert werden?

Der Grat kann durch die Genauigkeit der Teilungsebene, die Formsteifigkeit, die Materialeinwaage, den Formpressdruck, den Materialfluss und den Formverschleiß beeinflusst werden. Werkzeugdesign und Prozesskontrolle sollten gemeinsam betrachtet werden.

Kann MDC kundenspezifische SMC-Formen herstellen?

Ja. MDC fertigt kundenspezifische SMC-Formen gemäß Produktgeometrie, Material, Formgebungsprozess, Produktionsvolumen, Gerätebedingungen, Oberflächenanforderungen und Kundenspezifikationen.

In welchen Branchen werden SMC-Formen eingesetzt?

SMC-Formen werden in der Automobil-, Elektro-, Sanitär-, Transport-, Industrieanlagen- und anderen Verbundfertigungsanwendungen eingesetzt.

Stellt MDC sowohl SMC- als auch BMC-Formen her?

Ja. MDC fertigt kundenspezifische Pressformen für SMC- und BMC-Anwendungen, wobei die Werkzeugdesigns an die Eigenschaften und Produktionsanforderungen jedes Materialsystems angepasst werden.

Fazit: Entwicklung von SMC-Werkzeugen für reproduzierbare Produktion

Eine hochwertige SMC-Form ist nicht nur ein bearbeiteter Hohlraum. Es ist ein konstruiertes Produktionssystem, in dem Geometrie, Formsteifigkeit, Temperaturkontrolle, Materialfluss, Entlüftung, Gratmanagement, Oberflächengüte und Entformung zusammenspielen.

Die richtige Werkzeugkonfiguration hängt vom Produkt, dem SMC-Material, der Formgebungsausrüstung, dem Produktionsvolumen und der geforderten Qualität ab. Aus diesem Grund sollte SMC-Tooling gemäß dem tatsächlichen Fertigungsprozess entwickelt werden und nicht nach dem Prinzip „Eine Größe für alle“.

Bei MDC fertigen wir SMC-Formen, SMC-Presswerkzeuge und kundenspezifische Pressformen für Automobil-, Elektro-, Sanitär-, Industrie- und andere Verbundanwendungen.

Von DFM und Formdesign über CNC-Bearbeitung, Polieren, Montage, Prüfung bis hin zur Probepressung konzentriert sich MDC auf Werkzeuglösungen, die eine stabile Produktion und gleichbleibende SMC-Teilequalität unterstützen.
