Im Bereich des Pressformens für Verbundwerkstoffe bestimmen drei Säulen den Erfolg: präzises Formhohlraumdesign, effektive Entlüftungs- (Abluft-) Systeme und robuste Wartungspraktiken der Form. Bei Zhejiang MDC Mould Co., Ltd. (MDC Mould) integrieren wir diese Elemente in jede Form, die wir für SMC-, BMC- und andere duroplastische Verbundteile liefern.

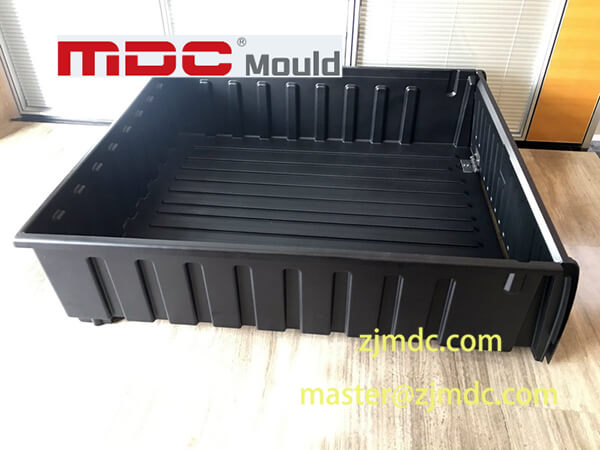

Die entscheidende Rolle des Formhohlraums in der Verbundwerkzeugtechnik

Die Geometrie und Konstruktion des Formhohlraums bilden das Herz des gesamten Formsystems. Beim Pressformen von Verbundwerkstoffen muss der Hohlraum nicht nur die endgültige Bauteilgeometrie aufnehmen, sondern auch den Materialfluss, die Faserorientierung und das Aushärtungsverhalten steuern. Fehlerhaft konstruierte Hohlräume führen zu Defekten wie unvollständigen Füllungen, Bindelinien, Faserfehlstellungen oder Verzug.

Wichtige Überlegungen umfassen:

• Faserausrichtung und Materialeinlage: Der Hohlraum muss eine gleichmäßige Ablage der Sheet Moulding Compound (SMC) oder Bulk Moulding Compound (BMC) ermöglichen, um eine gleichmäßige Faserverteilung sicherzustellen.
• Flusskanäle und Füllweg: Die Hohlraumgeometrie sollte Flussstörungen minimieren und eine vollständige Füllung bei den typischen Drücken (50–150 bar) und Temperaturen (130–160 °C) im SMC-Pressformen ermöglichen.
• Wandstärkenkontrolle und Rippenstruktur: Eine gleichmäßige Wandstärke, unterstützt durch Rippen oder Stege, verbessert die mechanische Festigkeit und reduziert Harzschrumpfung und Verzug.
• Integration der Temperaturregelung: Der Hohlraum muss Heiz-/Kühlkanäle in Zonen integrieren, um Temperaturunterschiede zu steuern, die die Aushärtung und Maßhaltigkeit beeinflussen. Fehlerhafte Temperaturzonen führen direkt zu Formfehlern und Formverschleiß.

Entlüftung und Abluft: Warum das Formdesign Priorität haben muss

Die Entlüftung – also das Entfernen eingeschlossener Luft, flüchtiger Gase und Harzüberschüsse – ist ein entscheidender, aber oft missverstandener Aspekt im Verbundwerkzeugbau. Ohne eine wirksame Entlüftung können Teile unter Porosität, Blasenbildung, schwacher Zwischenschichtbindung oder Oberflächenfehlern leiden.

Zu beachtende Designpunkte:

• Mikro-Entlüftungsrillen: Kleine kontrollierte Spalte (~0,02–0,05 mm) oder gebohrte Entlüftungslöcher an der Trennfuge helfen, Luft während des Pressvorgangs und Harzflusses entweichen zu lassen.
• Vakuumunterstützung: Die Integration von Vakuumkanälen unterhalb des Hohlraums unterstützt die Entfernung flüchtiger Stoffe und reduziert die Porosität erheblich – besonders wichtig für SMC-Teile mit Class-A-Oberflächen. MDC Mould setzt dies regelmäßig bei hochwertigen Werkzeugen ein.
• Strategische Platzierung der Entlüftungen: Entlüftungen dürfen den Materialfluss nicht beeinträchtigen; sie sollten an den Endpunkten des Füllwegs oder Austrittspunkten der Harzfront platziert werden, um zu verhindern, dass das Harz in die Entlüftung anstatt in das Teil fließt.
• Wartung der Entlüftungsintegrität: Im Laufe vieler Zyklen können Entlüftungsrillen verstopfen oder verschleißen, was zu erhöhter Porosität und Ausschuss führt. Regelmäßige Inspektionen sind unerlässlich.

Wartung und Lebensdauer von Pressformen

Eine Form ist nur so gut wie ihre Unterstützung während des gesamten Lebenszyklus. Bei MDC Mould wird die langfristige Leistung durch präzise Fertigung und disziplinierte Wartungsprotokolle sichergestellt.

Wichtige Wartungselemente sind:

• Oberflächenpolitur und Neubeschichtung: Hochpräzise Hohlräume erfordern Oberflächenbehandlungen (Hartverchromung, Nickel oder PVD), um die Oberflächenintegrität zu erhalten und das Anhaften von Verbundwerkstoffen zu verhindern.
• Thermische Kalibrierung: Die regelmäßige Überprüfung von Heiz-/Kühlzonen und Temperaturverläufen verhindert eine Verschlechterung der Maßhaltigkeit im Laufe der Zeit.
• Reinigung der Entlüftungs- und Abluftkanäle: Stellt sicher, dass die Entlüftungsleistung optimal bleibt – mangelnde Wartung führt zu mehr Porosität und geringerer Produktqualität.
• Ausrichtungs- und Maßstabilitätsprüfung: Mittels 3D-Scan oder KMG-Prüfung wird überprüft, ob die Hohlraumgeometrie nach vielen Zyklen noch innerhalb der Toleranzen liegt. MDC legt auf diesen Punkt besonderen Wert.
• Geplante Überholung: Bei der Großserienproduktion können Formen nach etwa 100.000 bis 500.000 Zyklen überholt werden – je nach Materialabrasivität und Betriebsbedingungen. Eine ordnungsgemäße Überholung verlängert die Werkzeuglebensdauer und senkt die Gesamtkosten.

Integrierter Ansatz: Von Hohlraum über Entlüftung bis Wartung

Der wahre Wert entsteht, wenn Hohlraumdesign, Entlüftungsstrategie und Wartungsroutine in ein Lebenszyklus-Managementsystem der Form integriert werden.

Bei MDC Mould implementieren wir einen Arbeitsablauf, bei dem:

1. Bereits in der Entwurfsphase CAE-Simulationen zur Vorhersage von Fließwegen, Faserorientierungen und Entlüftungseffizienz eingesetzt werden.
2. Während der Formherstellung werden Hohlraumgeometrie und Entlüftungskanäle mittels 3D-Scan und Fließtests überprüft.
3. Während der Produktionsanlaufphase helfen Sensoren, Druck, Temperatur und Vakuum der Entlüftung zu überwachen und die Werkzeugleistung zu validieren.
4. Während der Serienproduktion stellen Wartungsprotokolle sicher, dass Entlüftungskanäle, Oberflächenfinish und Temperaturzonen optimal bleiben – was Ausschuss reduziert und Wiederholbarkeit verbessert.

Warum das für die Qualität und Kosteneffizienz von Verbundteilen entscheidend ist

Ein effektives Hohlraumdesign gewährleistet Maßhaltigkeit und strukturelle Integrität der Teile. Eine effiziente Entlüftung reduziert innere Defekte, verbessert die Oberflächenqualität und beschleunigt den Fertigungsprozess. Robuste Wartung sorgt für stabile Werkzeuge über lange Produktionsläufe, reduziert Stillstandszeiten und Ausschuss. Zusammen führen diese Faktoren zu:

• Verbesserter Erstausbeute
• Reduzierter Zykluszeit und höherem Durchsatz
• Geringerem Gewährleistungsrisiko durch weniger Bauteilfehler
• Optimierten Gesamtkosten des Werkzeugs über die Lebensdauer

Für anspruchsvolle Anwendungen – in der Automobilindustrie, Luftfahrt oder Architektur – schaffen solche Präzision und Stabilität einen Wettbewerbsvorteil.

Schlussfolgerung

Der Erfolg eines Projekts im Bereich des Verbund-Pressformens basiert auf drei entscheidenden Elementen: Hohlraumdesign, Entlüftungsleistung und disziplinierter Formwartung. Durch die Beherrschung dieser Bereiche liefert MDC Mould Werkzeuge, die hochwertige SMC-/BMC-Teile ermöglichen, Defekte minimieren und die Produktivität maximieren. Wenn Sie fortschrittliche Formlösungen benötigen – ob für Strukturteile in der Automobilindustrie, architektonische Verbundplatten oder großvolumige SMC-Werkzeuge – steht Ihnen das Team von MDC Mould mit Design, Fertigung und Lebenszyklusunterstützung zur Seite.

Kontaktieren Sie uns über www.zjmdc.com für kundenspezifische Formlösungen und technische Beratung.
