Was ist ein Verbundfederblatt?

Ein Verbundfederblatt ist eine Fahrwerkskomponente, die aus faserverstärkten Verbundwerkstoffen und nicht aus herkömmlichem Federstahl hergestellt wird. Je nach Anwendung können die Verstärkungsmaterialien Glasfasern, Kohlenstofffasern oder Hybridfasersysteme umfassen, die mit wärmehärtenden Harzmatrixsystemen wie Epoxid-, Vinylester- oder Polyesterharz kombiniert werden.

Im Gegensatz zu herkömmlichen mehrblättrigen Stahlfedern werden Verbundfederblätter in der Regel als einteilige Struktur durch Pressformen oder andere Verbundumformverfahren hergestellt. Dieses integrierte Design reduziert das Gewicht des Bauteils, während es gleichzeitig eine hervorragende Steifigkeit, Ermüdungsbeständigkeit und langfristige Haltbarkeit beibehält.

Verbundfederblätter werden zunehmend in Elektrofahrzeugen, Nutzfahrzeugen, Bussen, Pickups, Landmaschinen, Militärfahrzeugen und Hochleistungstransportsystemen eingesetzt, wo Leichtbauweise direkt zu einer verbesserten Kraftstoffeffizienz oder einer größeren Reichweite der Batterie beiträgt.

Warum Verbundfederblätter Stahlfedern ersetzen

Die Fahrzeughersteller sind kontinuierlich auf der Suche nach Lösungen, die das Gewicht reduzieren, ohne die Sicherheit oder Haltbarkeit zu beeinträchtigen. Verbundfederblätter bieten gegenüber herkömmlichen Stahlfedern mehrere wesentliche Vorteile, die sie zu einer idealen Wahl für moderne Leichtbau-Fahrzeugplattformen machen.

Bei Elektrofahrzeugen trägt die Reduzierung des Fahrwerksgewichts direkt zu einer verbesserten Energieeffizienz und einer größeren Reichweite bei. Bei Nutzfahrzeugen und Bussen erhöhen leichtere Fahrwerkssysteme die Nutzlast und senken gleichzeitig die Betriebskosten.

Die Bedeutung einer hochwertigen Form für Verbundfederblätter

Die Qualität eines Verbundfederblatts wird nicht nur durch das Materialsystem bestimmt, sondern auch durch die konstruktive Qualität der Form. Während des Pressformens steuert die Form die Faserpositionierung, den Harzfluss, die Aushärtetemperatur, die Druckverteilung und die endgültige Maßgenauigkeit.

Selbst hochwertige Verbundwerkstoffe können eine unzureichend konstruierte Form nicht ausgleichen. Ungleichmäßige Erwärmung, unzureichende Steifigkeit oder eine schlechte Kavitätsgenauigkeit können zu ungleichmäßiger Dicke, inneren Hohlräumen, Faserverzerrungen, Eigenspannungen oder vorzeitigem Produktversagen führen.

Eine präzisionsgefertigte Form für Verbundfederblätter hilft den Herstellern, eine stabile Produktion, hohe Wiederholgenauigkeit, geringere Ausschussraten und konstante mechanische Eigenschaften über lange Produktionsläufe hinweg zu erreichen.

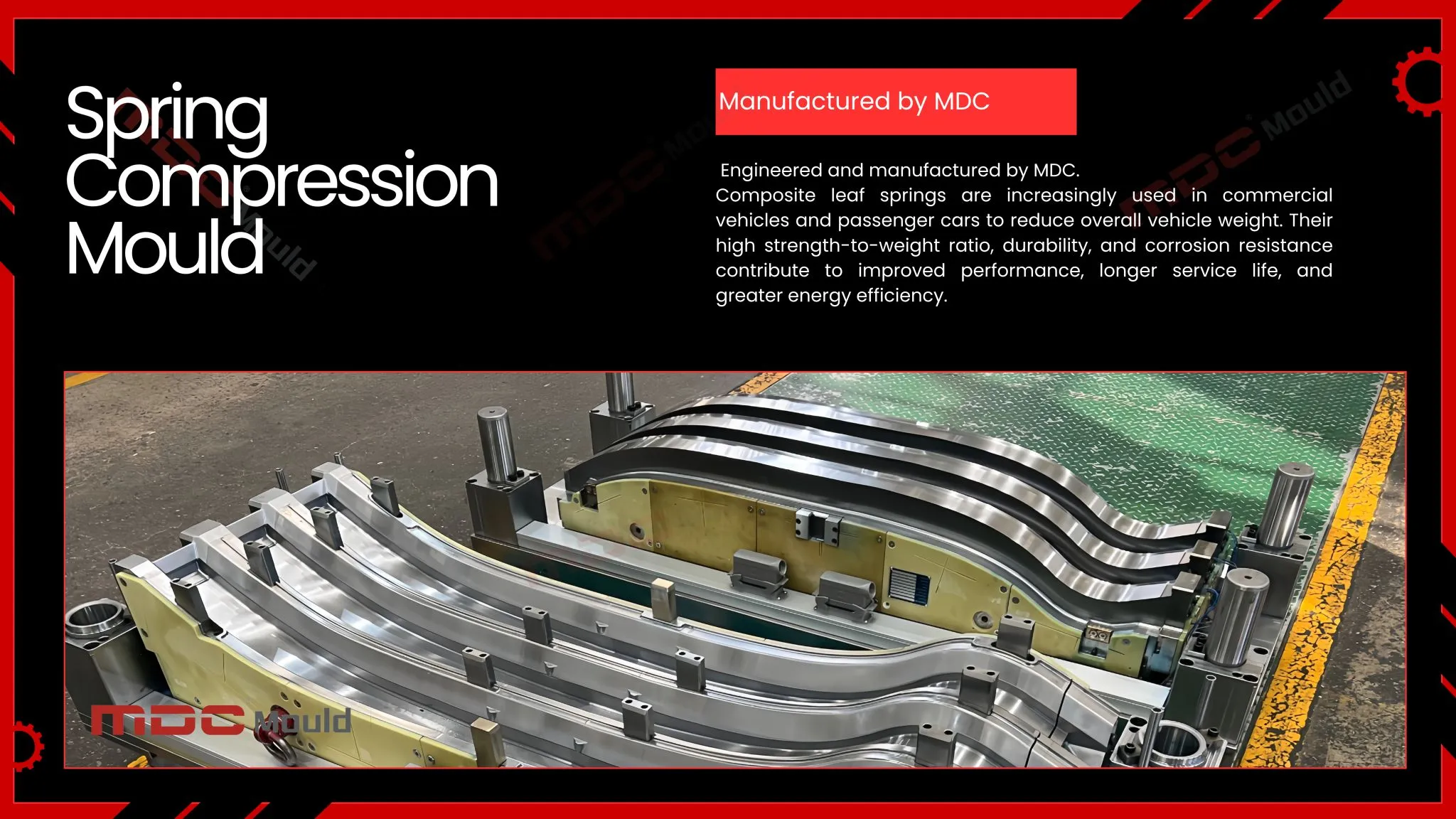

Pressformverfahren für Verbundfederblätter

Das Pressformen ist eine der am weitesten verbreiteten Fertigungsmethoden für Verbundfederblätter, da es eine hervorragende Maßgenauigkeit mit hoher Produktionseffizienz verbindet. Das Verfahren ermöglicht es, dass verstärkte Verbundwerkstoffe unter kontrollierter Temperatur und Druck aushärten und so Strukturbauteile mit außergewöhnlichen mechanischen Eigenschaften entstehen.

Eine stabile Temperaturregelung, eine ausgewogene Druckverteilung und eine genaue Formausrichtung sind während des gesamten Presszyklus unerlässlich, um eine gleichbleibende Produktqualität und eine langfristige Produktionszuverlässigkeit zu gewährleisten.

Konstruktionsprinzipien für Formen von Verbundfederblättern

Die Konstruktion einer leistungsfähigen Form für Verbundfederblätter erfordert weit mehr als die Erstellung der richtigen Kavitätsform. Die Form muss die Faserkonsolidierung, den Harzfluss, die Temperaturverteilung, die Druckübertragung und die Dimensionsstabilität während des gesamten Pressformzyklus steuern. Jede konstruktive Entscheidung wirkt sich direkt auf die Produktleistung, die Fertigungseffizienz und die Lebensdauer des Werkzeugs aus.

Da Verbundfederblätter sicherheitsrelevante Bauteile sind, verlangen die Hersteller eine hervorragende Wiederholgenauigkeit in jedem Produktionszyklus. Eine fachgerecht konstruierte Form stellt sicher, dass jedes Federblatt die strengen Anforderungen an Dicke, Krümmung, Steifigkeit und Ermüdungsfestigkeit erfüllt.

Optimierte Kavitätsgeometrie

Die Formkavität definiert das endgültige Profil des Verbundfederblatts. Sanfte Übergänge, präzise Radien und sorgfältig gestaltete Dickenverläufe tragen zu einem gleichmäßigen Materialfluss während des Pressvorgangs bei und minimieren gleichzeitig Eigenspannungskonzentrationen nach der Aushärtung.

Ausgewogene Druckverteilung

Während des Pressformens muss der Druck gleichmäßig über das gesamte Laminat verteilt werden. Ungleichmäßiger Druck kann zu harzreichen Zonen, trockenen Faserbereichen, ungleichmäßiger Dicke und lokalen Verringerungen der mechanischen Festigkeit führen. Eine geeignete Formkonstruktion und Pressenausrichtung tragen dazu bei, während des gesamten Aushärtezyklus einen stabilen Druck aufrechtzuerhalten.

Strukturelle Steifigkeit

Formen für Verbundfederblätter werden während der Produktion erheblichen Schließkräften ausgesetzt. Eine steife Formstruktur minimiert Verformungen unter Last, erhält die Genauigkeit der Kavität und verbessert die langfristige Produktionskonstanz. Bei großen Formen wird während der Entwurfsphase häufig eine Strukturanalyse durchgeführt, um die Steifigkeit ohne unnötiges Gewicht zu optimieren.

Kompensation der Wärmeausdehnung

Wiederholtes Erwärmen und Abkühlen führt bei jeder Form zu Ausdehnung und Zusammenziehung. Die Konstrukteure müssen die Wärmeausdehnungseigenschaften sowohl des Werkzeugmaterials als auch des Verbundlaminats berücksichtigen, um die Maßhaltigkeit über lange Produktionsläufe hinweg zu gewährleisten.

Auslegung des Heizsystems für eine gleichmäßige Harzaushärtung

Die Temperaturkontrolle ist einer der wichtigsten Faktoren für die Qualität von Verbundfederblättern. Das Heizsystem muss über die gesamte Formoberfläche eine konstante Wärmeenergie liefern, sodass jeder Bereich des Laminats unter nahezu identischen Bedingungen aushärtet.

Wenn ein Bereich der Form früher die Aushärtetemperatur erreicht als ein anderer, kann das Harz vorzeitig gelieren, den Materialfluss einschränken und Eigenspannungen erzeugen. Diese Spannungen können die Ermüdungslebensdauer verringern und nach der Entformung zu Maßabweichungen führen.

Je nach Kundenanforderung und Produktionskapazität können Formen für Verbundfederblätter mit elektrischen Heizpatronen, Heizplatten, Thermoölkreisläufen oder anderen gesteuerten Heizsystemen ausgestattet sein. Unabhängig von der Methode bleibt das Ziel dasselbe: eine stabile und gleichmäßige Formtemperatur aufrechtzuerhalten.

Werkzeugstahlauswahl für die Langzeitproduktion

Die Auswahl des Werkzeugstahls hat einen direkten Einfluss auf die Haltbarkeit der Form, die Bearbeitungsgenauigkeit, die Wartungshäufigkeit und die Produktionskosten. Das optimale Material hängt vom Produktionsvolumen, der Formgröße, der Aushärtetemperatur und den Qualitätsanforderungen des Kunden ab.

Neben der Auswahl des richtigen Stahls ist eine geeignete Wärmebehandlung unerlässlich, um eine stabile Härte zu erreichen, Verformungen zu minimieren und die Lebensdauer der Form unter wiederholten thermischen Zyklen zu verlängern.

Präzisionsbearbeitung und Oberflächenveredelung

Die Bearbeitungsqualität einer Form für Verbundfederblätter bestimmt deren Maßgenauigkeit, Kavitätskonsistenz und Produktionswiederholbarkeit. Die moderne CNC-Bearbeitungstechnologie ermöglicht es den Herstellern, komplexe Formgeometrien herzustellen und gleichzeitig enge Toleranzen in der gesamten Kavität einzuhalten.

Nach der Vorbearbeitung werden Präzisionsfräsen, Erodieren, Schleifen und manuelles Anpassen durchgeführt, um die erforderliche Genauigkeit zu erreichen. Anschließend wird die Oberfläche je nach Produktanforderung poliert, um das Erscheinungsbild der Teile zu verbessern und ein reibungsloses Entformen zu ermöglichen.

Eine hochwertige Oberflächenveredelung bietet mehrere Produktionsvorteile:

• Geringerer Entformungswiderstand
• Geringeres Risiko von Oberflächendefekten
• Verbesserte Harzfließeigenschaften
• Verbessertes Erscheinungsbild der fertigen Bauteile
• Geringerer Formverschleiß bei kontinuierlicher Produktion

Häufige Fertigungsprobleme und technische Lösungen

Obwohl die Herstellung von Verbundfederblättern zunehmend ausgereifter ist, bestehen nach wie vor einige technische Herausforderungen. Die Identifizierung der Ursachen von Produktionsproblemen ermöglicht es den Ingenieuren, die Prozessstabilität zu verbessern und gleichzeitig Ausschuss- und Wartungskosten zu reduzieren.

Die Behebung dieser Probleme bereits in der Formkonstruktionsphase ist wesentlich effektiver als die Korrektur von Fehlern nach Produktionsbeginn. Eine Kombination aus fundierter Konstruktion, Präzisionsbearbeitung und kontrollierten Formparametern bildet die Grundlage für eine zuverlässige Großserienfertigung.

Anwendungen von Formen für Verbundfederblätter

Da die Fahrzeughersteller weiterhin auf Leichtbauweise und verbesserte Energieeffizienz setzen, werden Verbundfederblätter in einem immer breiteren Spektrum von Transportanwendungen eingesetzt. Im Vergleich zu herkömmlichen Stahlfahrwerken bieten Verbundfederblätter eine deutliche Gewichtseinsparung bei gleichzeitig hervorragender struktureller Leistung, Ermüdungsbeständigkeit und langfristiger Haltbarkeit.

Präzisions-Formen für Verbundfederblätter ermöglichen es den Herstellern, Fahrwerkskomponenten mit gleichbleibenden mechanischen Eigenschaften, genauen Abmessungen und zuverlässiger Produktionswiederholbarkeit herzustellen. Heute werden diese Formen sowohl in der konventionellen als auch in der Elektrofahrzeugfertigung eingesetzt.

Nutzfahrzeuge

Nutzfahrzeuge benötigen Fahrwerkssysteme, die schwere Lasten tragen können und gleichzeitig unter anspruchsvollen Straßenbedingungen betrieben werden. Verbundfederblätter tragen zur Gewichtsreduzierung bei, ohne die Tragfähigkeit zu beeinträchtigen, verbessern die Kraftstoffeffizienz und erhöhen die verfügbare Nutzlast.

• Schwere Lastkraftwagen
• Leichte Nutzfahrzeuge
• Logistikfahrzeuge
• Kommunale Servicefahrzeuge

Personenkraftwagen

Die Hersteller von Personenkraftwagen ersetzen zunehmend Stahlfahrwerkskomponenten durch Verbundalternativen, um das Fahrzeuggewicht zu reduzieren und die Fahreffizienz zu verbessern. Ein geringeres ungefedertes Gewicht trägt außerdem zu einem verbesserten Fahrkomfort und besseren Fahreigenschaften bei.

• Personenkraftwagen
• SUVs
• Pickups
• Leistungsfahrzeuge

Elektrofahrzeuge

Jedes Kilogramm, das bei einem Elektrofahrzeug eingespart wird, trägt zu einer verbesserten Energieeffizienz und einer größeren Reichweite bei. Verbundfederblätter unterstützen die Leichtbauweise der Fahrzeuge und erhalten gleichzeitig die für den Langzeiteinsatz erforderliche strukturelle Zuverlässigkeit.

• Batterie-elektrische Fahrzeuge
• Elektrische Lieferwagen
• Elektrobusse
• Kommerzielle EV-Plattformen

Spezialfahrzeuge

Die Verbundfedertechnologie eignet sich auch für Landmaschinen, Militärfahrzeuge, Geländefahrzeuge und spezielle Transportsysteme, bei denen Korrosionsbeständigkeit, Haltbarkeit und Gewichtsreduzierung gleichermaßen wichtig sind.

Wie MDC Formen für Verbundfederblätter herstellt

Die Herstellung einer hochwertigen Form für Verbundfederblätter erfordert eine Kombination aus technischem Fachwissen, Präzisionsbearbeitung und strengem Qualitätsmanagement. Bei MDC wird jede Form mit dem Ziel entwickelt, eine stabile Produktion, eine lange Lebensdauer und eine gleichbleibende Produktqualität über Tausende von Presszyklen hinweg zu gewährleisten.

Von der ersten Designprüfung bis zur abschließenden Formerprobung folgt jede Phase standardisierten technischen Verfahren, um eine zuverlässige Leistung in anspruchsvollen Produktionsumgebungen zu gewährleisten.

Technische Bewertung

Jedes Projekt beginnt mit einer detaillierten Analyse der Produktzeichnungen des Kunden, der Verbundmaterialauswahl, des Produktionsvolumens und des Pressverfahrens. Design-for-Manufacturability-Prüfungen helfen, die Formstruktur vor Produktionsbeginn zu optimieren.

Präzisionsbearbeitung

Moderne CNC-Bearbeitungszentren werden verwendet, um die Formkomponenten mit hoher Maßgenauigkeit herzustellen. Präzisionsfräsen, Erodieren, Schleifen und manuelles Anpassen stellen sicher, dass jede Kavität den strengen technischen Anforderungen entspricht.

Integration des Heizsystems

Die Heizkanäle werden sorgfältig ausgelegt, um eine gleichmäßige Temperaturverteilung über die Formoberfläche zu gewährleisten. Eine ausgewogene thermische Leistung verbessert die Aushärtekonsistenz und reduziert gleichzeitig Eigenspannungen und Maßabweichungen.

Montage und Probepressen

Vor der Lieferung werden die Formen montiert, geprüft und im Probepressen getestet, um die Maßgenauigkeit, das Produkterscheinungsbild und die Pressleistung zu überprüfen. Erforderliche Anpassungen werden vor dem Versand abgeschlossen, um den Kunden einen schnelleren Produktionsstart zu ermöglichen.

Qualitätskontrolle während des gesamten Herstellungsprozesses

Eine zuverlässige Qualitätskontrolle ist für die Herstellung von Präzisionspressformen unerlässlich. Bei MDC wird die Prüfung in jede Fertigungsstufe integriert und nicht nur auf den abschließenden Abnahmeprozess beschränkt.

Diese systematische Qualitätsmanagement-Strategie trägt dazu bei, Produktionsrisiken zu reduzieren, die Formzuverlässigkeit zu verbessern und den Kunden Werkzeuge zu liefern, die unter kontinuierlichen Fertigungsbedingungen konstant arbeiten.

Warum MDC für die Herstellung von Formen für Verbundfederblätter wählen?

Die Wahl des richtigen Formenherstellers ist ein entscheidender Faktor für den Erfolg eines jeden Projekts mit Verbundfederblättern. Über die Bearbeitungskapazität hinaus sollte ein erfahrener Partner Verbundwerkstoffe, Pressformtechnologie, Werkzeughaltbarkeit und die mit Strukturbauteilen für die Automobilindustrie verbundenen Produktionsherausforderungen verstehen.

Mit umfangreicher Erfahrung in der Herstellung von Pressformen und Verbundwerkzeugformen liefert MDC kundenspezifische Werkzeuglösungen für Kunden weltweit. Jedes Projekt wird mit sorgfältiger Beachtung der technischen Genauigkeit, Produktionseffizienz und langfristigen Formleistung entwickelt.

Ob Sie nun leichte Fahrwerkssysteme für Nutzfahrzeuge oder fortschrittliche Verbundbauteile für Personenkraftwagen entwickeln, MDC ist bestrebt, präzise Werkzeuglösungen zu liefern, die die Fertigungseffizienz, Produktkonsistenz und langfristige Produktionszuverlässigkeit verbessern.

Warum Verbundfederblätter die Zukunft leichter Fahrwerkssysteme sind

Die globale Automobilindustrie durchläuft einen grundlegenden Wandel, der durch die Elektrifizierung von Fahrzeugen, strengere Emissionsvorschriften und eine steigende Nachfrage nach Leichtbauweise vorangetrieben wird. Jedes eingesparte Kilogramm bei einem Fahrzeug trägt zu einem verbesserten Kraftstoffverbrauch, geringeren Emissionen oder einer größeren Reichweite bei. Aus diesem Grund ersetzen die Hersteller konventionelle Stahlbauteile zunehmend durch fortschrittliche Verbundwerkstoffe, wo immer dies praktikabel ist.

Unter den Fahrwerkskomponenten stellen Verbundfederblätter eine der effektivsten Möglichkeiten zur Gewichtsreduzierung dar. Im Vergleich zu herkömmlichen mehrblättrigen Stahlfedern verbinden Verbundkonstruktionen eine geringere Masse mit hervorragender Ermüdungsbeständigkeit, Korrosionsbeständigkeit und Gestaltungsflexibilität, was sie sowohl für Nutzfahrzeuge als auch für Personenkraftwagen zunehmend attraktiv macht.

Diese Vorteile machen Verbundfederblätter besonders geeignet für Elektrofahrzeuge, Nutzfahrzeuge, Busse und Spezialfahrzeuge, bei denen Leichtbauweise die Betriebseffizienz und Nutzlastkapazität direkt verbessert.

Häufig gestellte Fragen

Was ist eine Form für Verbundfederblätter?

Eine Form für Verbundfederblätter ist eine Präzisionspressform, die zur Herstellung von faserverstärkten Verbundfederblättern unter kontrollierter Temperatur und Druck verwendet wird. Sie bestimmt die endgültige Form, Dicke, Maßgenauigkeit und mechanische Konsistenz des fertigen Fahrwerksbauteils.

Welche Materialien werden zur Herstellung von Verbundfederblättern verwendet?

Verbundfederblätter werden üblicherweise mit Glasfaser-, Kohlenstofffaser- oder Hybridfaserverstärkungen in Kombination mit wärmehärtenden Harzsystemen wie Epoxid-, Vinylester- oder Polyesterharz hergestellt.

Warum wird das Pressformen für Verbundfederblätter verwendet?

Das Pressformen bietet eine hervorragende Faserkonsolidierung, hohe Maßgenauigkeit, kurze Produktionszyklen und eine gleichbleibende Produktqualität und ist damit eine der effizientesten Fertigungsmethoden für strukturelle Verbundfahrwerkskomponenten.

Wie beeinflusst die Formqualität die Leistung des Federblatts?

Eine Präzisionsform gewährleistet gleichmäßigen Druck, ausgewogene Aushärtetemperaturen, genaue Laminatdicken und eine gleichmäßige Faserverteilung. Diese Faktoren beeinflussen direkt die Ermüdungslebensdauer, die Tragfähigkeit, die Dimensionsstabilität und die langfristige Zuverlässigkeit.

Welche Werkzeugstähle werden üblicherweise für Formen von Verbundfederblättern verwendet?

Die Werkzeugstähle P20, 718, H13 und S136 werden je nach Produktionsvolumen, Aushärtetemperatur, Polieranforderungen und erwarteter Formlebensdauer häufig eingesetzt.

Welche Branchen verwenden Formen für Verbundfederblätter?

Formen für Verbundfederblätter werden häufig in Nutzfahrzeugen, Personenkraftwagen, Elektrofahrzeugen, Bussen, Landmaschinen, Militärfahrzeugen und speziellen Transportausrüstungen eingesetzt.

Können Formen für Verbundfederblätter kundenspezifisch angepasst werden?

Ja. Jede Form kann gemäß der Produktgeometrie des Kunden, dem Verbundmaterial, der Produktionskapazität, den Pressenspezifikationen und den Qualitätsanforderungen individuell angepasst werden.

Warum sollte man MDC für die Herstellung von Formen für Verbundfederblätter wählen?

MDC vereint technisches Fachwissen, präzise CNC-Bearbeitung, optimierte Heizsystemauslegung, strenge Qualitätskontrolle und umfangreiche Erfahrung in der Pressformherstellung, um zuverlässige Werkzeuglösungen für Kunden weltweit zu liefern.

Fazit

Da die Fahrzeughersteller weiterhin auf Leichtbauweise, höhere Energieeffizienz und verbesserte Haltbarkeit setzen, werden Verbundfederblätter zu einer immer wichtigeren Alternative zu herkömmlichen Stahlfahrwerkssystemen. Ihr überlegenes Verhältnis von Festigkeit zu Gewicht, ihre Korrosionsbeständigkeit, Ermüdungsleistung und Gestaltungsflexibilität machen sie zu einer idealen Lösung für moderne Nutzfahrzeuge, Personenkraftwagen und Elektrofahrzeugplattformen.

Die gleichbleibende Leistung dieser fortschrittlichen Bauteile hängt nicht nur von hochwertigen Verbundwerkstoffen ab, sondern auch von präzisionsgefertigten Werkzeugen. Eine durchdacht konstruierte Form für Verbundfederblätter gewährleistet eine ausgewogene Druckverteilung, eine gleichmäßige Harzaushärtung, eine genaue Maßkontrolle und eine zuverlässige Produktion während des gesamten Herstellungsprozesses.

Bei MDC sind wir bestrebt, leistungsstarke Pressformen für Anwendungen mit Verbundfederblättern bereitzustellen. Von der DFM-Analyse und dem Formdesign über die Präzisionsbearbeitung, Montage, Probepressen bis hin zur technischen Unterstützung arbeitet unser erfahrenes Ingenieurteam eng mit den Kunden zusammen, um Werkzeuglösungen zu entwickeln, die die Produktionseffizienz verbessern, die Herstellungskosten senken und die langfristige Produktqualität unterstützen.

Ob Sie nun Fahrwerkssysteme der nächsten Generation für Elektrofahrzeuge oder hochfeste Verbundbauteile für den gewerblichen Transport entwickeln, MDC liefert kundenspezifische Werkzeuglösungen, die für Präzision, Haltbarkeit und zuverlässige Serienfertigung ausgelegt sind.
